隨著煤礦開采數智賦能的不斷發展，井下設備向著智能化、集成化、輕便化發展，井下的液壓設備中液壓電磁閥作為電液系統的執行元件控制著液壓方向和流速，是電液系統中的重要執行單元，通常1個液壓系統中會使用多組電磁閥，以實現油缸或馬達的運動。

文章來源：《智能礦山》2026年第3期“革新·改造：優秀QC成果”欄目

第一作者：王興，碩士，主要從事煤礦鉆探裝備的相關研究工作。E-mail：2444015259@qq.com

通訊作者：韓鑫，工程師，碩士，主要從事煤礦鉆探裝備方面的相關研究工作。 E-mail：815512919@qq.com

作者單位：中煤科工集團重慶研究院有限公司

引用格式：王興，韓鑫，周濤，等. 基于 CAN 總線環網的井下液壓設備多路閥控制系統設計 [J]. 智能礦山，2026，7（2）：37-42.

點擊文末左下角閱讀原文，免費下載閱讀pdf全文

關注微信公眾號，了解更多礦山智能化建設進展

傳統多路閥控制系統存在電纜冗長、安裝維修不便、隔爆元器件體積大功率高、隔爆型電磁閥接線不便、多路閥智能程度低、不具備數據上傳能力等。為解決此問題，提出一種基于CAN總線環網的多路閥控制系統設計方案。該系統利用CAN總線通信的高可靠性和實時性，結合環網結構的冗余性和穩定性，融合順序?qū)ぶ芬绘I配置的便捷性和通用性，實現對多路閥的精確控制。

CAN總線環網多路閥控制系統架構

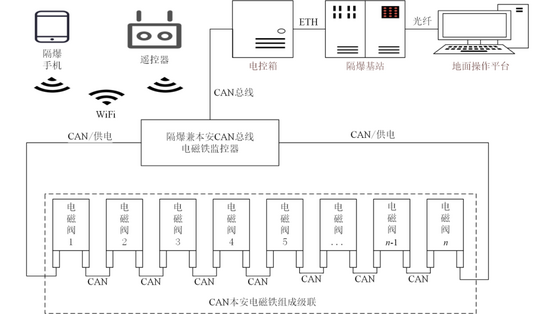

CAN總線環網的多路閥控制系統總體架構如圖1所示，虛線框內為多個電磁鐵組成級聯，理論上CAN總線環網上可掛載無限個電磁閥，但由于電的最大電流限制，最多可支持28個電磁鐵工作，且最多實現6個電磁鐵同時工作。

圖1 CAN總線環網的多路閥控制系統總體架構

電磁鐵通過航空插頭連接，更換迅速便捷；通信除了有線的CAN總線外，還支持2.4 G WiFi通信，實現電磁鐵狀態監視和控制。

CAN總線環網多路閥控制系統設計

2.1 硬件設計及研究

CAN總線采用CAN2.0A協議，波特率最大為1 Mbit/s。CAN總線電磁鐵監控器作為管理和監控中心，對環網內電磁鐵狀態查看及執行動作的控制和地址分配。

（1）CAN總線電磁鐵設計

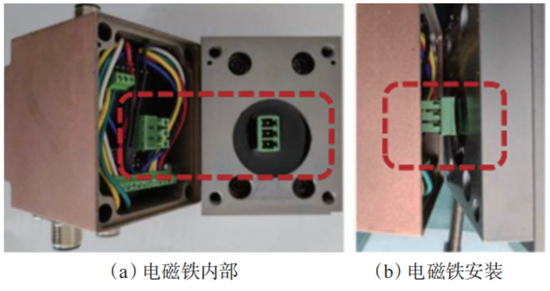

常用電磁鐵并不帶有CAN總線能力，因此需要在現有電磁鐵中附加上CAN控制電路板，使其具備總線功能。為實現便捷性，電路板與電磁鐵采用端子拔插連接，電磁鐵內部澆封，電路板為本安型，可通過螺絲密封安裝，在保證便捷性的同時也保障了其在煤礦井下使用的安全性。CAN總線電磁鐵安裝示意如圖2所示，本安型電磁鐵更利于煤礦井下拆裝維護，提高處理故障的效率，相比常規隔爆型電磁鐵其體積更小、質量更輕，本安型與常規隔爆型對比如圖3所示。

圖2 CAN總線電磁鐵安裝示意

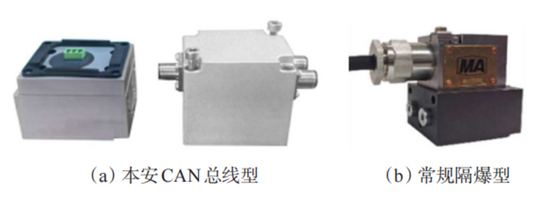

圖3 本安型與常規隔爆型對比

（2）CAN總線電磁鐵監控器設計

CAN總線電磁鐵監控器（簡稱監控器）主要功能為實時監測和控制電磁鐵的工作狀態，包括電磁鐵的開關狀態、電流等。通過監控器可將采集到的數據傳輸?shù)缴衔粰C(jī)其他控制器中，實現遠程監控和故障預警。

監控器主要由網關電路板、隔離電路板、電源模塊3部分組成。電源模塊將127 V交流轉換為2路12 V直流，為控網管電路板和外部CAN總線電磁鐵提供電源。隔離電路板將網關電路板中的CAN總線、RS485總線和以太網通信與其他隔爆電氣設備之間的接口隔離開，提高使用安全性。網關電路板掛載在CAN總線中，監控總線上所有電磁鐵狀態，并使用2.4 G WiFi通信方式將監控數據發送到手機移動端和移動遙控器等設備上，實現遠程監視和控制，CAN總線監控器如圖4所示。

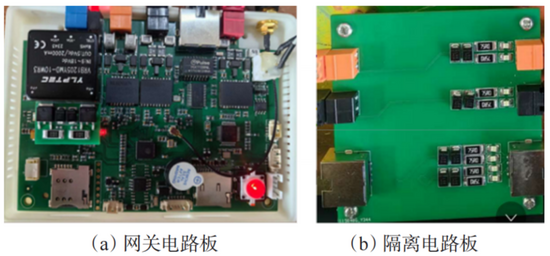

圖4 CAN總線監控器

（3）CAN總線環網設計

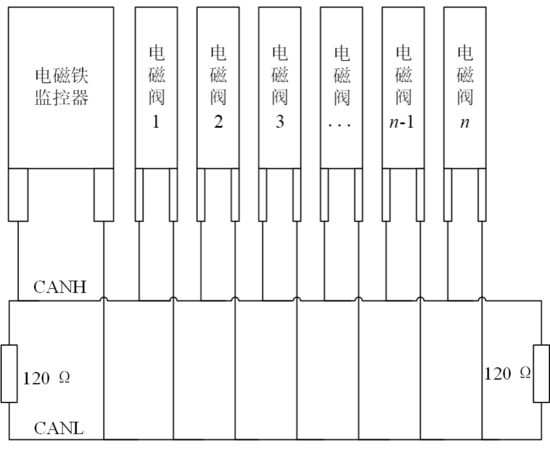

CAN總線物理層采用雙絞線差分傳輸，以提高抗干擾能力，使用串行數據傳輸方式，數據傳輸速率為1 Mbit/s，適用于實時控制系統。在1個由CAN總線構成的單一網絡中，布設方式主要為點對點連接、手拉手連接以及環網連接。環網連接模式為閉環連接模式，安全性較高，閉環結構的CAN總線網絡如圖5所示。

圖5 閉環結構的CAN總線網絡

在CAN總線上，消息以廣播的方式發送，即所有節點（電磁閥）都可以接收消息，每個節點通過消息標識符區分，類似節點的通信地址，在CAN2.0A（標準幀）協議中，標識符為11位，當節點發送消息時，會在消息頭部添加標識符；其他節點收到消息后，會根據消息中的標識符以及自身消息過濾規則進行比較，若不滿足規則，則不接收此信息。

掛載在CAN總線上的不同節點都需要分配唯一的標識符，當總線環網中某個電磁閥故障后更換新的電磁閥時，需要重新配置標識符，且標識符要與之前節點標識符一致，才能夠在不修改監控器程序代碼的情況下完成替換，而修改電磁閥的標識符需要拆開使用撥碼開關選擇，或通過有線連接到配置軟件，進行單個電磁閥標識符配置，操作步驟繁瑣且要求井下工人要有較高維修水平。

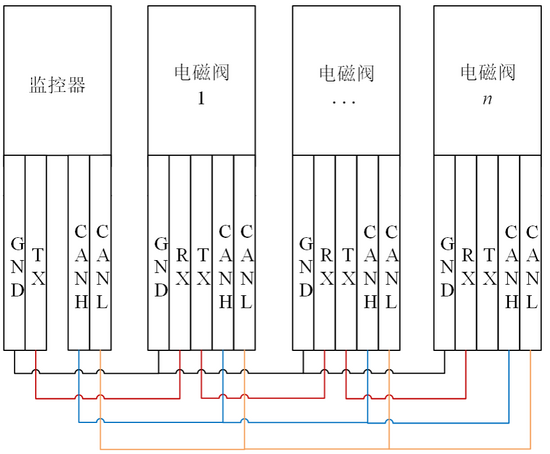

因此，在CAN總線環網結構中，新增了順序地址遍歷通信，即采用不需要標識符或地址的通信手段，順序?qū)ぶ访總€節點。帶順序?qū)ぶ返腃AN總線網絡如圖6所示，GND、RX和TX為監控器對各電磁閥進行順序?qū)ぶ返耐ㄐ?，采用RS232串行通信協議，全雙工的收發模式，由監控器作為數據發送端逐個順序發送，整個流程為以下5個步驟。

圖6 帶順序?qū)ぶ返腃AN總線網絡

（a）監控器將數據通過TX和GND通信線將數據發送到第1個節點。

（b）電磁閥1接收到數據后對數據進行分析。

（c）電磁閥1將分析后的數據進行整合。

（d）電磁閥1將整合后的數據通過TX和GND通信線下發到下1級節點。

（e）電磁閥2重復步驟（c）（d），以此類推。

因此，在順序?qū)ぶ愤^程中每個節點之間需要區分前后順序，即其物理位置和通信位置一致，皆為相對位置，由于RS232是點對點通信，通常傳輸距離為15 m，且可通過級聯方式實現遠距離傳輸，滿足大多數液壓系統電磁閥的物理距離。

2.2 軟件設計及研究

軟件設計包含下位機程序（CAN總線監控器程序和CAN總線電磁閥程序）和上位機程序（手機等移動端網頁監控配置）。CAN總線電磁閥程序主要分為2部分，電磁閥狀態控制命令等數據收發和驅動電磁閥動作（開關量或比例量動作）執行，電磁閥作為CAN總線上的1個節點，只需要接收監控器下發的控制指令后執行，并定時上傳狀態數據即可。

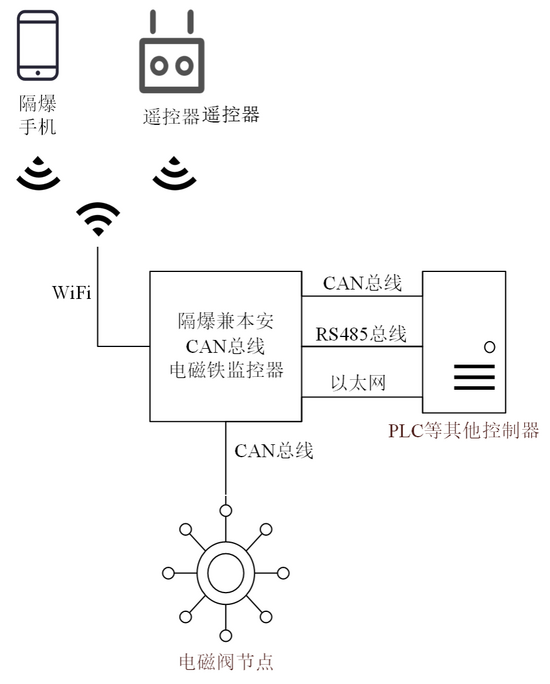

CAN總線監控器則作為所有電磁閥數據的管理中心，分配電磁閥節點的標識符，存儲關鍵信息，且作為上位機統一管理CAN總線電磁閥的1個中轉，除了需要管理節點間數據的傳輸，還可將CAN總線電磁閥中的數據，通過不同通信手段進行數據上傳功能（CAN總線、RS485總線、以太網、2.4 G WiFi），CAN總線監控器網絡拓?fù)淙鐖D7所示。

圖7 CAN總線監控器網絡拓?fù)?/span>

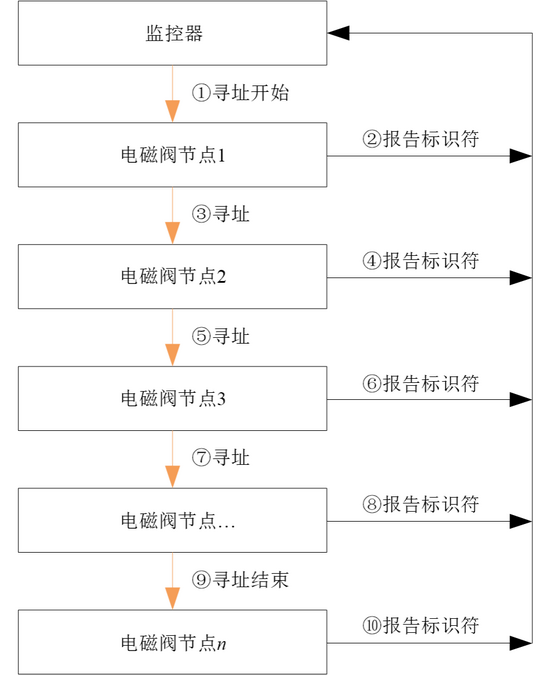

CAN總線監控器還可以使用RS232通信手段順序?qū)ぶ?，可?shí)現CAN總線節點標識符一鍵配置，順序?qū)ぶ吩砣鐖D8所示，箭頭向下為通過RS232通信進行順序?qū)ぶ罚瑢ぶ返焦?jié)點后，節點則通過CAN總線將當前節點的出廠編號（唯一識別碼）、標識符、電磁閥型號、開關狀態等信息發送到CAN環網中，監控器則通過接收到數據的先后順序，判斷當前節點所處于的物理連接位置，由此可得到各節點按照順序的CAN總線標識符，若出現不同節點標識符一致或需要重新配置標識符時，可通過RS232通信方式，逐個將要配置的標識符下發到各個節點，實現一鍵配置CAN節點地址的功能，節省更換電磁閥需要更改節點地址的時間，提升效率。

圖8 順序?qū)ぶ吩?/span>

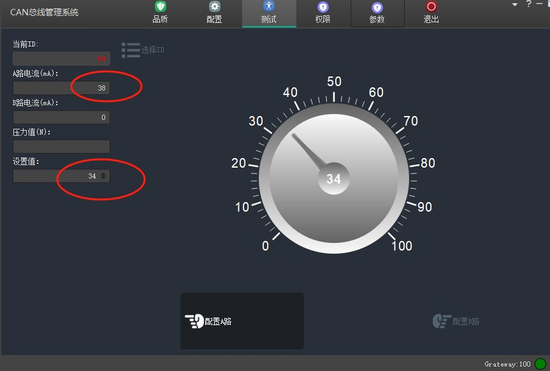

所有的配置、數據查看、實時控制都可以通過有線或無線的方式進行遠程操控，其中移動端可以通過2.4 G WiFi連接到監控器中，采用網頁方式進入上位機程序界面，查看各電磁閥節點狀態信息，并且對電磁閥節點進行實時控制和配置等，上位機控制界面如圖9所示，圖中ID為“0x04”的電磁閥測試界面，可通過拖動轉盤指針或輸入控制量來實現電磁閥A、B的2路控制開度，并且可查看當前電磁閥電流，用以判斷動作是否執行到位，完成閉環控制。

圖9 上位機控制界面

試驗結果與分析

3.1 通信與控制性能

在通信系統中，數據掉包率為重要的性能指標，衡量數據在傳輸過程中丟失的比率。CAN通信作為電磁閥控制的主要通信，RS232通信作為電磁閥配置的輔助通信，為整個系統中的重要環節，也是故障中需要排查的方向。

首先確保所有電磁閥節點和通信設備都已正確連接并配置完成，再使用CAN總線分析儀接入CAN環形網絡，使用RS232接收器接入最后1個電磁閥節點。電磁閥監控器持續下發數據包，通過檢測CAN總線分析儀和RS232接收器收到的數據判斷數據掉包率，不同情況下通信掉包率見表1。

表1 不同情況下通信掉包率

在CAN總線通信和RS232通信中，選用煤礦用帶屏蔽抗干擾的雙絞線，且監控器與電磁閥之間處于同1個液壓系統內距離≤10 m，滿足數據通信要求。

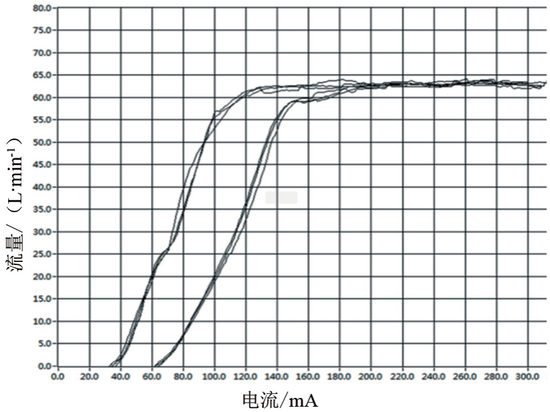

在液壓控制系統中，流量、壓力、泄漏量、響應時間、動態響應特性等因素確定了液壓系統的安全性和穩定性，對液壓的控制主要取決于電磁閥的流量特性，以L機能閥芯（63 L/min）為例，其電流與流量特性曲線如圖10所示，負載敏感電磁閥的電信號（電流）與開度（流量）控制滿足煤礦液壓系統的使用要求。

圖10 電流與流量特性曲線

3.2 總體效果對比

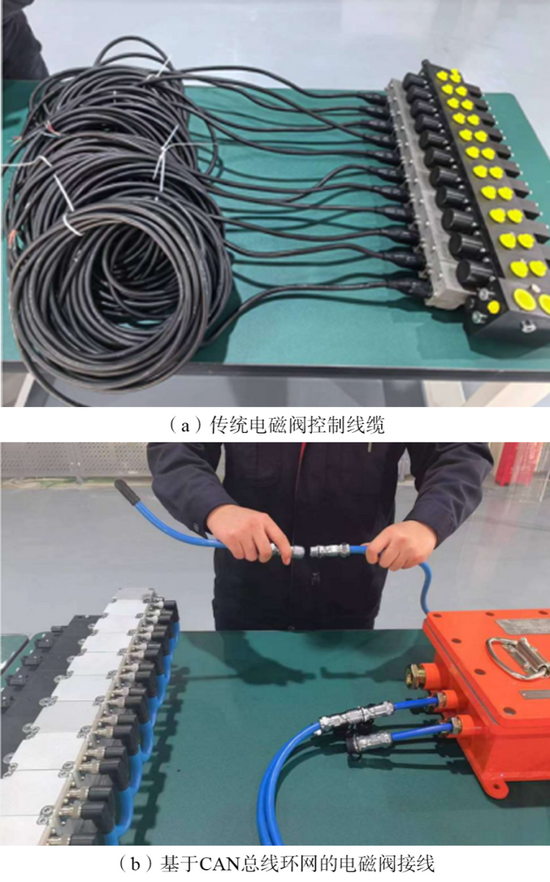

傳統液壓控制采用“星形”接法，而采用基于CAN總線環網的“環形”連接方式，電磁閥接線方式對比如圖11所示。

圖11 電磁閥接線方式對比

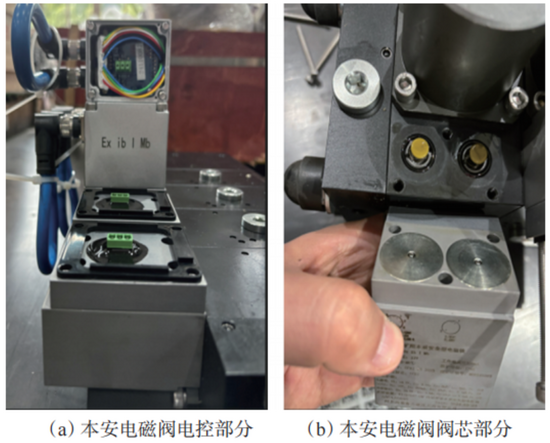

傳統液壓電磁閥需要將液壓電磁閥電源和控制線以獨立節點方式接入控制箱中，接線方式混亂，排查故障繁瑣；基于CAN總線環網電磁閥的連接方式，線纜減少便于電磁閥的安裝維護，降低線纜成本，提升設備安裝和維護效率。本安型電磁閥相較于隔爆型電磁閥，在井下拆裝更為方便，電磁閥電路控制部分與閥體為獨立可拆卸的2個單元，本安型在外殼設計上也較為輕便，本安電磁閥分體式內部結構如圖12所示。

圖12 本安電磁閥分體式內部結構

當電磁閥出現故障時，直接更換控制部分，無需拆卸液壓閥芯部分，帶總線型的電磁閥還需要配置每個電磁閥地址，而普通總線地址配置在井下操作繁瑣，普通工人無法完成，大多需要在地面完成地址配置，增加了維護難度和時間。CAN總線帶有“尋址”功能，可實現“一鍵配置”，簡化了地址配置方式，提升了維護效率，拆裝和地址配置總時間對比試驗數據見表2。經現場試驗，CAN總線本安型電磁閥拆裝便捷，線纜整齊簡潔，節點地址配置簡單，在裝配和維護過程中減少拆裝時間，提升效率66.7%。

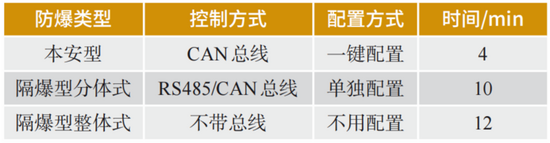

表2 電磁閥拆裝及地址配置時間對比

現場應用效果

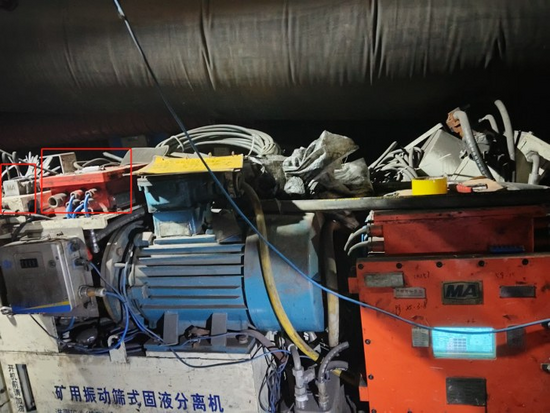

CAN總線環網多路閥控制系統已在全國各大煤礦批量推廣應用，特別是在淮南、淮北、河南等地區，應用于煤礦自動鉆機智能化集控系統中礦用振動篩式固液分離機，通過CAN總線環網多路閥的控制系統，完成對自動鉆機出孔排渣分離的集中控制，具體針對水路、隔膜泵、風除塵、水除塵、噴霧、風路、進料絞龍、出料絞龍等多個電磁閥的控制，實現了自動打鉆過程中的渣水分離風水聯動。CAN總線環網多路閥應用場景如圖13所示，左側第1個紅框?yàn)榈V用本安電磁閥組，左側第2個紅框?yàn)楦舯姹景搽姶砰y監控器，在設備運行期間，各路電磁閥整體性能穩定、控制平滑無卡阻，通過更換電磁閥并“一鍵配置”，即可快速處理故障，使得維護更簡單、高效、維護成本更低。

圖13 CAN總線環網多路閥應用場景

總 結

（1）詳細分析了基于CAN總線環網的多路閥控制系統設計原理和方法，且通過試驗驗證了該系統設計的可行性。

（2）電磁鐵采用本安形式，功耗較小且減輕了質量，通信線纜采用6芯航空插頭連接，維修更換更方便。

（3）通過CAN總線的方式將傳統電磁閥與控制器相連，減少了線纜長度，簡化了安裝維護工作量，提升了液壓系統的使用效率，實現了電磁閥地址一鍵配置、數據上傳、移動端遠程配置等功能，滿足煤礦用井下液壓系統使用環境。
