礦井巷道的穩定性直接關系到煤礦安全生產與開采效率。錨索補強支護能夠深入穩定巖層、施加高預應力、有效控制圍巖變形等，在礦井支護體系中占據關鍵地位。國能神東煤炭上灣煤礦（簡稱上灣煤礦）作為特大型現代化礦井，生產規模大、巷道復雜，錨索補強支護質量的優劣對整體生產運營影響深遠。然而，在實際生產中錨索補強支護不合格率較高，開展礦井巷道錨索補強研究，可降低錨索補強支護不合格率，保障作業人員生命安全、減少設備損壞風險，降低巷道維修成本、提升煤炭開采效率，對礦井可持續發展意義重大。

文章來源：《智能礦山》2026年第3期“革新·改造”欄目

第一作者：夏宇，工程師，上灣煤礦QC小組活動高級推進者，主要從事煤礦井下安全生產管理工作。E-mail：78499025@qq.com

作者單位：國能神東煤炭上灣煤礦

引用格式：夏宇，陶濤，張強. 基于工藝化的礦井錨索補強支護不合格率控制方案 [J]. 智能礦山，2026，7（2）：49-52.

點擊文末左下角閱讀原文，免費下載閱讀pdf全文

關注微信公眾號，了解更多礦山智能化建設進展

礦井錨索補強支護現狀

國外在礦井錨索支護技術方面起步較早，在材料研發、施工工藝和質量控制等方面取得了許多成果。部分國家采用高強度、耐腐蝕的新型錨索材料，結合先進的自動化施工設備，有效提高了錨索支護的質量和效率；在質量控制方面，建立了較為完善的檢測和評估體系。國內對礦井錨索支護的研究也在不斷深入，近年來在錨索材料、施工工藝等方面取得了一定進展，但在工藝優化與不合格率控制的系統性研究方面仍存在不足，尤其是針對復雜地質條件下的工藝優化方法和質量控制措施還需進一步完善。

筆者聚焦上灣煤礦錨索補強支護不合格率控制，深入分析現有支護工藝存在的問題，從鉆孔、錨索安裝、注漿、張拉鎖定等關鍵環節入手，提出針對性工藝優化策略。梳理國內外錨索支護先進技術與管理經驗。運用案例分析法，統計分析上灣煤礦實際數據，明確不合格率現狀與影響因素；借助現場試驗與數值模擬，驗證優化工藝的可行性與有效性，形成一套可推廣應用的基于工藝優化的不合格率控制方案。

礦井錨索補強支護概述

（1）錨索補強支護原理與作用

錨索補強支護是利用錨索的錨固力和預應力，將不穩定的巖體與深部穩定巖體連接在一起，形成整體承載結構，限制圍巖變形，防止巷道頂板和幫部坍塌，提高圍巖穩定性，為礦井的安全開采提供可靠的支護保障。

（2）錨索補強支護工藝流程

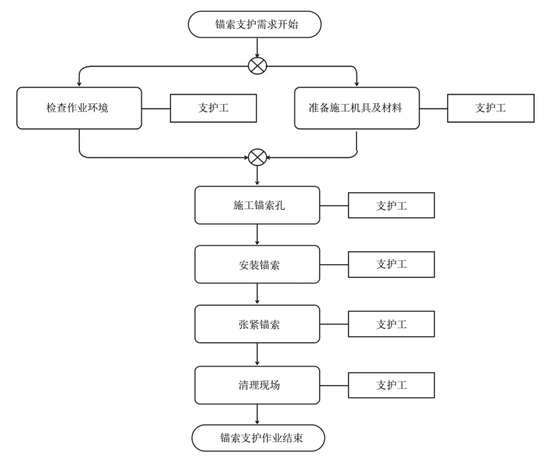

錨索補強支護工藝流程主要包括鉆孔、安裝錨索、注漿、張拉鎖定等環節。首先，根據設計要求進行鉆孔，鉆孔的深度、角度和孔徑需滿足設計標準；然后，將錨索插入鉆孔中進行注漿，使錨索與圍巖緊密結合；最后，張拉鎖定錨索，施加預應力，完成支護施工，錨索補強支護工藝流程如圖1 所示。

圖1 錨索補強支護工藝流程

（3）錨索補強支護在礦井中的應用場景

錨索補強支護廣泛應用于礦井回采巷道、交叉點、斷層破碎帶等區域。在回采巷道中，用于控制巷道頂板和幫部的變形；在交叉點，由于受力復雜，需要更強的支護能力；在斷層破碎帶等地質條件較差的區域，錨索補強支護能有效提高圍巖的穩定性，確保巷道的安全使用。

礦井錨索補強支護不合格率現狀分析

（1）不合格率相關標準與界定

依據煤礦行業標準及上灣煤礦內部規定，錨索補強支護不合格判定標準為：錨索長度不足設計長度95%、錨固力低于設計值80%、錨索外露長度超過200 mm或小于50 mm、托盤未緊貼巖面、接觸面積小于 80%、鋼帶扭曲變形，影響支護效果；錨索張拉力不均勻，偏差超過設計值10%等。以上標準是保障錨索支護安全可靠的關鍵指標，任何1項不達標都可能導致支護失效，引發安全事故。

（2）數據收集與統計分析

收集上灣煤礦 2023年5—11月錨索補強支護數據，涵蓋施工記錄、質量檢測報告等。對數據統計分析后發現，該礦井錨索支護的總體不合格率達到了15%，其中，錨固力不達標占比40%，錨索長度不足占比30%，托盤安裝問題占比20%，其他問題占比10%。從不同區域來看，斷層破碎帶附近的不合格率明顯高于其他區域，錨索支護不合格原因占比統計見表1。

表1 錨索支護不合格原因占比統計

（3）不合格率高的主要因素剖析

礦井錨索補強支護不合格率高的因素是多方面的。材料方面來看，部分錨索材料質量不穩定，強度不足、耐腐蝕性能差；施工工藝方面，鉆孔精度不高、注漿不飽滿、張拉應力不均勻；在設計方面，對地質條件考慮不充分，錨索參數設計不合理；地質條件復雜、施工人員技術水平參差不齊、質量管理體系不完善等也是重要原因。

基于工藝優化的控制策略制定

工藝優化的目標是錨索支護不合格率<5%，提高支護安全性和可靠性，降低施工成本。在優化過程中，遵循科學性原則，確保優化措施有理論依據；遵循可行性原則，結合礦井實際施工條件；遵循經濟性原則，在保證質量的前提下降低成本，關鍵工藝環節優化措施包括以下4個方面。

（1）鉆孔工藝優化

針對鉆孔深度、角度和孔徑偏差問題，引入高精度定向鉆機，利用先進的測量儀器實時監測鉆孔參數。制定嚴格的鉆孔操作規程，強化培訓施工人員，鉆孔深度誤差控制在±50 mm以內，角度誤差不超過±1°，鉆孔工藝優化前后參數對比見表2。

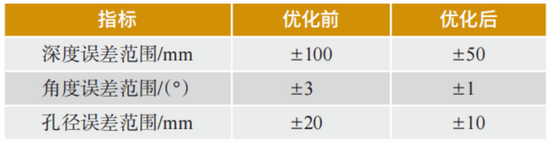

表2 鉆孔工藝優化前后參數對比

（2）錨索安裝工藝優化

改進錨索安裝工具，采用自動化錨索推送裝置，提高錨索插入深度的準確性和穩定性。規范錨索安裝流程，在安裝前對錨索進行檢查，確保無扭結、破損等問題。加強現場監督，要求錨索插入深度必須達到設計長度的98%以上。

（3）注漿工藝優化

根據不同地質條件，選擇合適的注漿材料，如在破碎巖體中采用高早強水泥基注漿材料。優化注漿設備，采用智能注漿泵，實現注漿壓力和流量的精準控制。嚴格控制注漿參數，注漿壓力一般控制在1.5～ 2.5 MPa，注漿量以鉆孔填滿且有少量溢出為準。

（4）張拉鎖定工藝優化

采用高精度液壓張拉設備，配備壓力傳感器和位移傳感器，實時監測張拉應力和位移。制定標準化張拉程序，按照設計要求分級張拉，每級張拉完成后穩定5～10 min。加強檢測鎖定裝置，確保鎖定牢固，鎖定后預應力損失不超過設計值5%。

引入自動化錨索安裝機器人，完成自動完成鉆孔、錨索安裝、注漿等多道工序，提高施工效率和質量。應用智能監測系統，通過在錨索上安裝傳感器，實時監測錨索的受力狀態和圍巖變形情況，及時發現潛在問題并采取措施。推廣使用新型高強度、耐腐蝕錨索材料，提高錨索的性能和使用壽命。

工藝優化策略的實施與效果評估

上灣煤礦礦井地質條件復雜，存在多條斷層和破碎帶，巷道支護難度大，具有一定的代表性。按照制定的工藝優化方案逐步實施。首先培訓施工人員，掌握新施工工藝和操作方法，更換和安裝高精度定向鉆機、自動化錨索安裝機器人等新設備，在施工過程中，嚴格按照優化后的工藝流程和參數進行操作，加強現場管理和質量檢測。

實施效果評估指標主要包括不合格率、巷道變形量、錨固力、經濟效益等。采用現場檢測的方法，定期檢測錨索長度、錨固力、外露長度等；利用全站儀等設備監測巷道變形量；通過成本核算分析經濟效益。工藝優化策略實施前后對比分析主要包括以下5個方面。

（1）不合格率

實施工藝優化前，22106 回風巷道錨索補強支護不合格率為0.8%；實施后，經過3個月跟蹤檢測，不合格率降至0.15%，遠低于0.3%的目標值，支護質量顯著提升。

（2）巷道變形量

實施前，巷道頂板月下沉量平均為50 mm，兩幫月移近量平均為40 mm；實施后，頂板月下沉量控制在20 mm以內，兩幫月移近量控制在1mm以內，巷道穩定性明顯增強。

（3）錨固力

實施前，錨索錨固力抽檢合格率為85%，平均錨固力為設計值的88%；實施后，錨固力抽檢合格率達到98%，平均錨固力達到設計值的95%，錨固效果大幅提高。

（4）施工效率

實施前，每班平均完成錨索支護10 套；實施后，采用自動化設備，每班平均完成錨索支護18套，施工效率提高80%。

（5）成本投入

實施工藝優化初期，在設備采購、人員培訓等方面投入增加，但從長期看，由于不合格率降低、巷道返修率減少，總體成本投入降低約15%。

質量管理體系建設與保障措施

（1）建立完善質量管理制度

制定涵蓋錨索支護材料采購、施工過程、質量檢測等全流程的質量管理制度。明確各環節質量標準和責任分工，建立質量追溯制度，確保出現問題能夠及時追溯到具體環節和責任人。

（2）加強人員培訓與技術提升

定期組織錨索支護施工、檢測等人員參加培訓，培訓內容包括新工藝、新技術、質量標準等。邀請專家進行授課和現場指導，增強作業人員的技術水平和質量意識。實行考核上崗制度，考核合格后方可從事相關工作。

（3）強化現場監督與質量檢測

安排專職質量監督人員進行現場監督，對施工過程中的關鍵工序和環節進行重點檢查。增加質量檢測頻率，采用多種檢測手段，如無損檢測、拉拔試驗等，確保錨索支護質量符合要求。

（4）持續改進與動態優化

根據質量檢測和現場反饋情況，定期評估和總結工藝優化效果。分析存在的問題，不斷改進優化策略和質量管理體系，實現工藝和質量的持續提升。

總 結

（1）分析了礦井錨索補強支護不合格率及其原因，制定并實施基于工藝優化的控制策略，建立完善的質量管理體系保障措施，工藝優化有效降低了錨索支護不合格率，提高了支護的安全性和可靠性。

（2）將多種先進技術和設備應用于錨索支護工藝優化，提出了不合格率控制方法，建立了動態質量管理體系。目前案例分析僅針對特定礦井，研究成果的普適性還需進一步驗證；在復雜地質條件下的工藝優化研究不夠深入。

（3）未來將進一步擴大范圍，研究不同類型礦井的錨索支護，完善工藝優化和質量控制方法；加強對新材料、新技術的研發和應用，提高錨索支護的智能化水平；深入研究復雜地質條件下的錨索支護工藝優化策略，為礦井安全生產提供更有力的技術支持。
