從側邊到中置，從分散到集成，一次為“閃充”而生的底層架構革命。

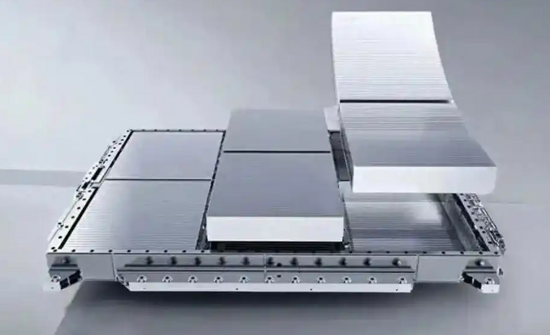

2026年3月，比亞迪發布第二代刀片電池，其“常溫5分鐘充至70%、9分鐘充至97%”的閃充性能震驚業界。支撐這一性能飛躍的，不僅是磷酸錳鐵鋰正極、硅碳負極等材料革新，更有一項被廣泛忽視卻至關重要的結構創新——匯流排的全新設計方案

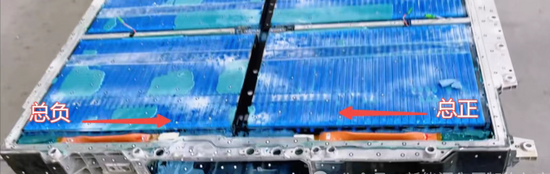

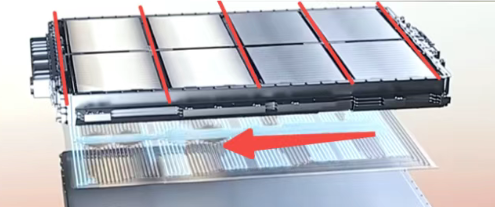

與第一代刀片電池將匯流排布置在電池包左右兩側不同，第二代方案將其整體移至電池包正面中央，并采用了高度集成的“多層疊置”架構。這并非簡單的位置調整，而是一次為適配超高功率充放電而進行的系統性電氣與熱管理重構。

第一代刀片電池的匯流排和采樣線束分散在電池包兩側，雖然布局清晰，但存在線束較長、空間利用率受限、大電流路徑阻抗不均等問題。

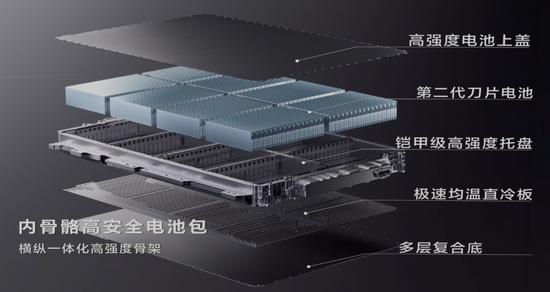

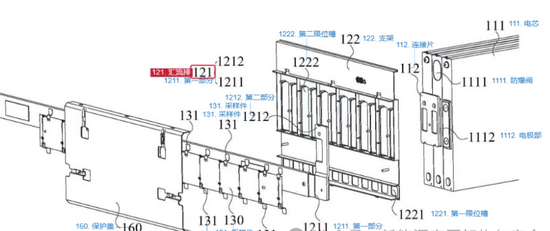

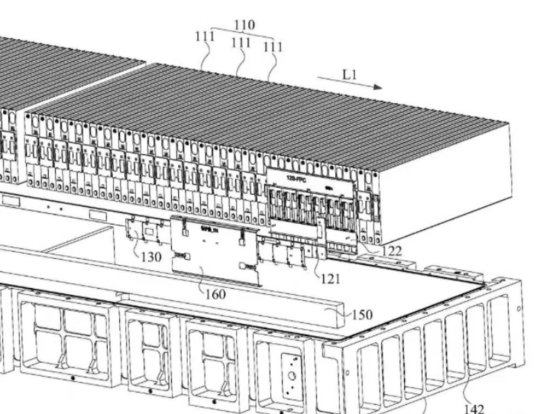

第二代方案的核心思想是高度集成與空間壓縮。根據比亞迪的相關專利，其核心組件按照 “電池模組 → 支架 → 匯流排 → 采樣電路板（FPC）”的順序，沿同一方向緊密疊置，最終全部集成于托盤內。

這種“三明治”式的垂直堆疊結構，徹底摒棄了傳統的分散布局，將電氣連接、信號采集、結構支撐與熱管理功能在Z向上高度整合，最大化利用了電池包在車輛Y向（寬度方向）的寶貴空間，為提升整包能量密度奠定了基礎。

這套多層架構的每一層都承擔著特定功能，并通過精妙的設計相互耦合。

第一層：電池模組與極柱布置

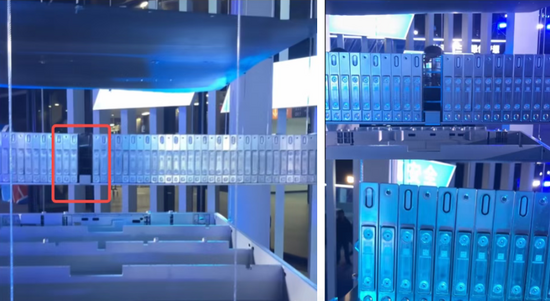

第二代刀片電池采用長度約0.6米的“短刀”電芯，其正負極柱（電極部）被分別布置在電芯的兩端。這種設計縮短了鋰離子在電芯內部的傳輸路徑，降低了內阻。更重要的是，它為匯流排的集中、對稱連接創造了條件。電芯朝向匯流排的一端還設有防爆閥，其投影位置被精心設計，與上方的匯流排和導熱材料錯開，確保熱失控時能正常開啟，避免電解液噴濺引發高壓拉弧。

第二層：精密支架與限位系統

支架是承上啟下的關鍵結構件。它位于電池模組與匯流排之間，核心功能是承載和精確限位匯流排。支架上開設有兩個關鍵的限位槽：

• 第一限位槽：延伸方向與電芯電極部的排列方向一致，用于固定匯流排的第一部分（主要負責縱向電流匯集）。

• 第二限位槽：用于固定匯流排的第二部分（主要負責與端部電芯連接及對外輸出）。

  限位槽的寬度經過精密計算，比匯流排對應部分寬0.4-0.6mm，在確保穩固固定的同時，為裝配和熱膨脹預留了合理間隙。

第三層：匯流排本體與電氣連接

匯流排是承載千安級電流的核心導體。其設計要點包括：

• 分段式設計：分為與電芯排列方向平行的第一部分，以及與端部電芯垂直連接的第二部分，兩者電氣導通。

• 低阻連接：第二部分直接與電池模組端部電芯的電極柱連接，路徑最短。

• 全面絕緣：匯流排至少一面覆蓋有環氧樹脂、聚酰亞胺或云母等材質的第一絕緣層，確保高壓安全。

第四層：集成化采樣與防護

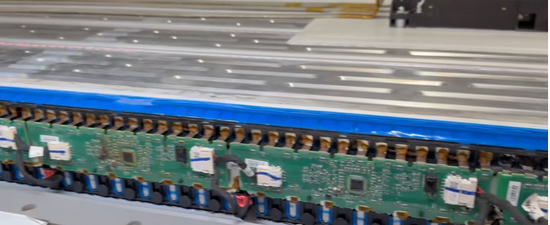

最上層是柔性采樣電路板（FPC），它通過背膠直接粘貼在匯流排的背面。這種設計省去了獨立的固定結構和冗長的采樣線束，實現了電壓、溫度信號采集的高度集成與輕量化。FPC本身也覆蓋有第二絕緣層。在FPC外側，還設有一體化的保護蓋，為脆弱的電氣部件提供物理防護。

為了確保在10C超充倍率、1000A大電流下連接的絕對可靠，比亞迪在電極連接工藝上采用了創新的超聲波焊接與激光焊接組合工藝

• 超聲波焊接：首先用于電極箔材極耳的連接壓實。這種工藝無耗材、無火花，特別適合處理多層超薄箔材疊加的情況，能有效減少層間間隙，形成可靠的初始接觸面。

• 激光焊接：在超聲波壓實的基礎上，再用激光焊接將極耳精密連接到匯流排上。激光焊接精度高、速度快、熱影響區小，能消除虛焊隱患。

這種“兩步走”的組合工藝，本質上是將接觸電阻壓到最低，確保每一個焊點都能承受大電流的嚴酷考驗，為閃充安全奠定了堅實的工藝基礎。

支持10C閃充的關鍵，在于能否瞬間將匯流排和電芯極柱產生的大量熱量高效導出。二代匯流排方案對此進行了針對性強化：

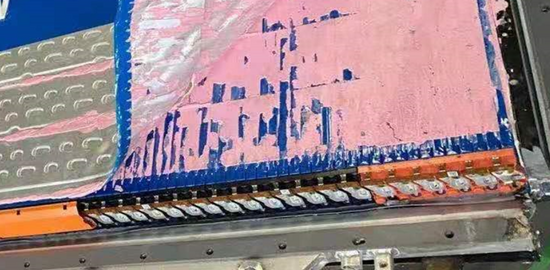

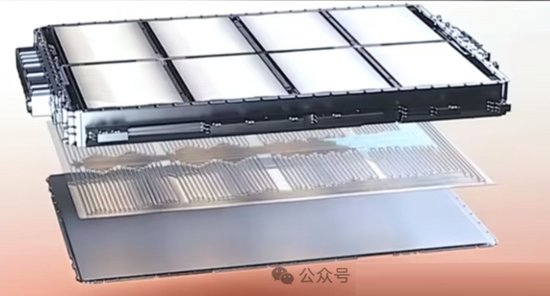

立體散熱通道：在匯流排與電池托盤側壁之間，填充有高性能的導熱材料（如導熱膠）。這形成了第一散熱路徑，將匯流排的熱量直接傳導至金屬托盤側壁。同時，在托盤底部集成有液冷板，構成第二散熱路徑。兩者協同，確保在大電流工況下匯流排溫度均勻且可控。

系統級安全設計

1. 電氣絕緣：匯流排、FPC、托盤表面均設有絕緣層，形成多重絕緣防護，滿足高壓系統安全要求。

2. 防爆安全：電芯防爆閥的投影與匯流排、導熱材料完全錯開，這是預防熱失控連鎖反應的關鍵細節。

3. 結構強化：填充的導熱材料同時起到了結構膠的作用，增強了電池包整體的振動強度。

這一全新的匯流排設計方案，帶來了多重連鎖效益：

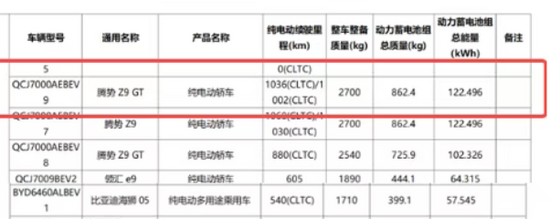

• 提升能量密度：通過集成化布局大幅縮短內部高壓線束，降低無效重量，為宋Ultra、騰勢Z9 GT等車型實現超過140Wh/kg的系統能量密度做出了貢獻。據分析，此設計為整包能量密度帶來了約5%的提升。







• 支撐極致快充：優化的散熱路徑和低阻抗連接，是電池包能夠承受10C峰值充電電流而不發生過熱的核心保障。

• 增強結構與安全：緊湊的疊層結構提升了整體剛性，多重絕緣與防爆設計將系統安全推向新高度。

• 提高生產一致性：模塊化、標準化的疊層設計，有利于自動化裝配，提升生產效率和產品一致性。

比亞迪第二代刀片電池的匯流排中置與多層集成設計，遠非簡單的布局變更。它是一次以超高功率充放電為核心需求，逆向推導出的系統性工程創新。它重新定義了電池包內部電氣部件的布局邏輯，將空間利用、電氣性能、熱管理和結構安全融為一體，是比亞迪從電芯創新邁向系統架構創新的標志性成果。

正如行業分析所指出的，這種“極柱內縮、匯流排中置”的設計，大幅減少了高壓線束用量和系統內阻，為兆瓦級電流鋪就了通暢的“高速公路”。這不僅是比亞迪技術實力的體現，更是中國新能源汽車產業在核心零部件領域深入底層、精耕細作的縮影。匯流排的這次“低調”革命，正默默支撐著電動車?yán)m(xù)航、補能和安全體驗的全面飛躍。
