3月31日

由中國鐵建大橋局投資建造的

全球最大打樁船

“鐵建大橋樁1”號

在江蘇南通正式交付

這是目前世界上樁架最高

吊樁能力最大的打樁船

標志著我國在海洋工程裝備制造領域

實現新突破

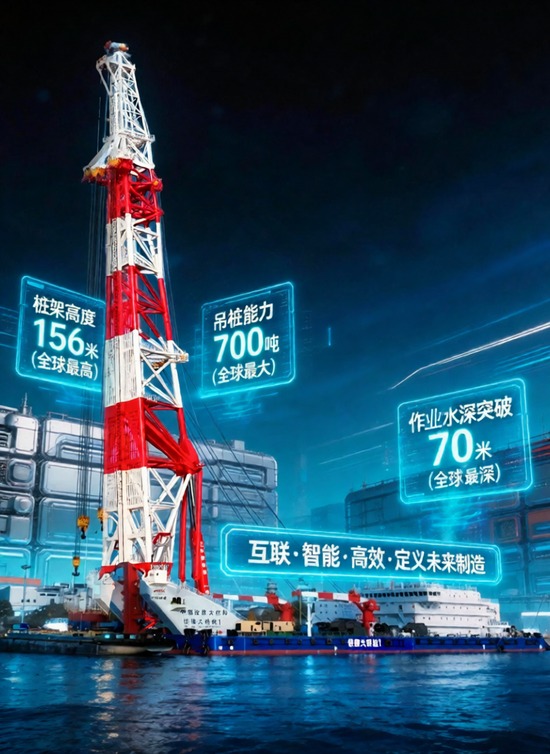

作為國內首艘兼具動力定位系統與三項世界級性能指標的打樁船，該船總長130.5米，寬40.8米，樁架高度156米，可打直徑7米、樁重700噸的樁基，作業水深最深可達70米，打樁定位精度實現厘米級。該船將遠赴巴西，參與建設拉美最大跨海斜拉橋——薩爾瓦多跨海大橋。

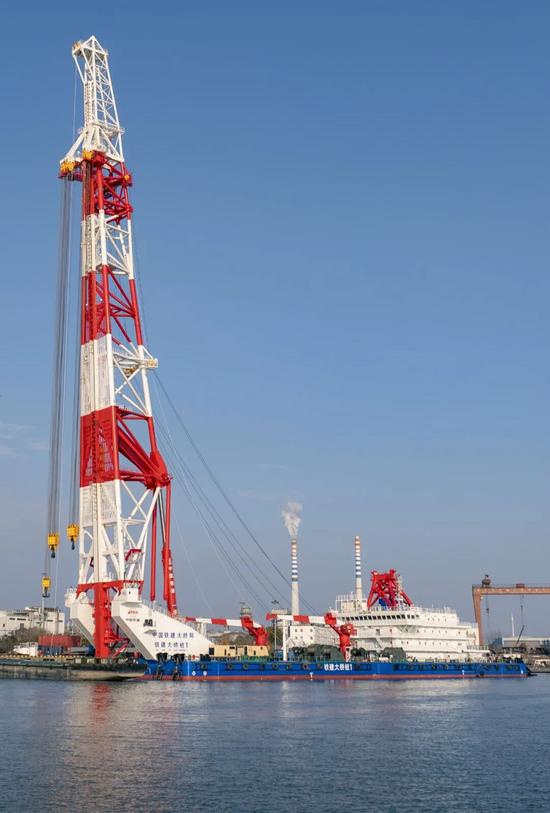

樁架作業狀態

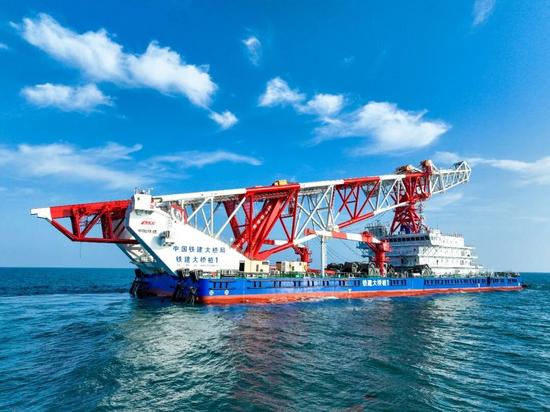

樁架回收狀態

該船的正式交付，標志著我國在復雜海洋環境下實施大型、超深、高精度樁基施工的核心裝備能力邁上新臺階，能夠為國內外大型跨海橋梁、風電、港口、碼頭建設以及深遠海工程提供一流裝備保障。

在海上建橋、建風電場，就像在海底蓋樓，樁基就是整座工程的根基。打樁船的核心任務，就是把直徑數米、重達上百噸的巨型鋼管樁，精準、穩固地打入海底地層，讓大橋、風電場在狂風巨浪中屹立不倒。隨著工程向更深、更遠、更復雜的海域延伸，傳統打樁船作業水深不足、吊重偏小、定位不準、抗風浪能力弱的短板日益突出。能在深海站穩、打準、扛住風浪的高端打樁船，已成為深海造橋的剛需。

“鐵建大橋樁1”號在技術研發上實現兩大全球首創應用：

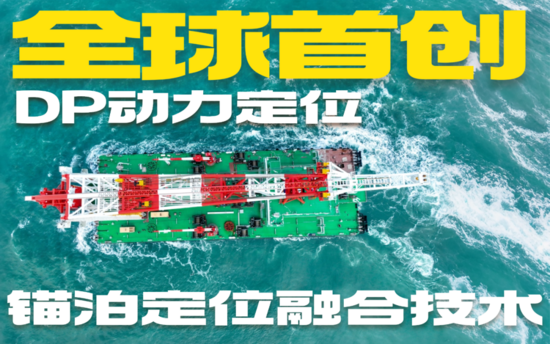

一是全球首次在大型打樁船上應用“DP動力定位+錨泊定位”融合技術。該技術通過DP動力定位系統搭載的風速風向傳感器、潮流傳感器、陀螺儀等，實現對風力、浪涌、海流、船舶姿態的實時監測，并由處理器進行高速數據處理，從而控制船舶主推進器、艏側推進器等產生反向推力，調整船舶位置與姿態完成實時“自動泊船”，在復雜海況下，也能保持船體穩定，顯著提升作業安全性和施工效率，有效延長了作業窗口期。

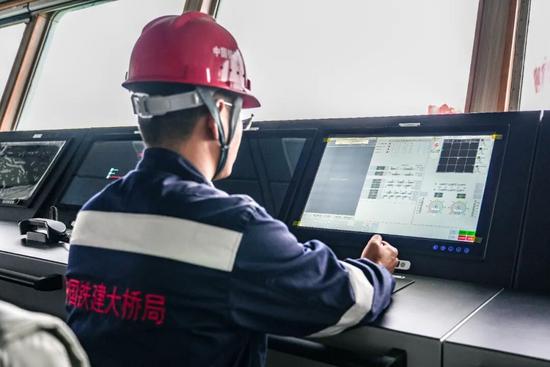

DP動力定位系統

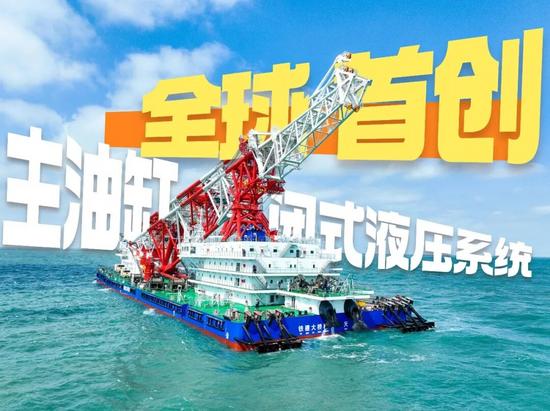

二是全球首次在打樁船上應用主油缸閉式液壓系統。該系統全部由國內自主設計制造，可實現樁架下降或前傾時勢能向電能的轉化回收，能量回收率達40%，達成“耗能”與“再生”的良性優化。在降低作業能耗和設備機械損耗的同時，提升作業效率控制運營成本。

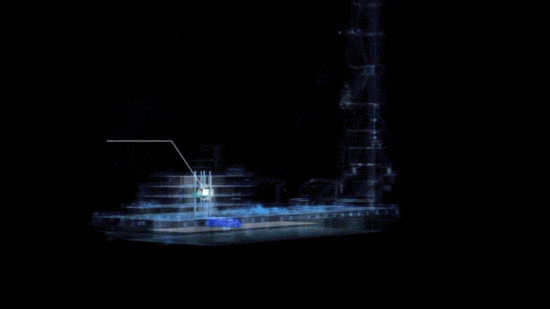

動畫演示

同時，“鐵建大橋樁1”號還采用了同類最先進的低硫油系統和柴油機尾氣處理系統（SCR系統），使尾氣排放達到柴油機排放控制的國際最高標準，從而實現在全球所有排放控制區域內施工作業，推動國產大型打樁船以綠色化、智能化引領國際行業新高度。

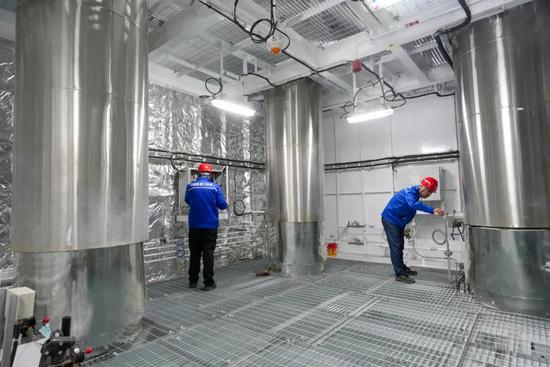

低硫油系統和柴油機尾氣處理系統

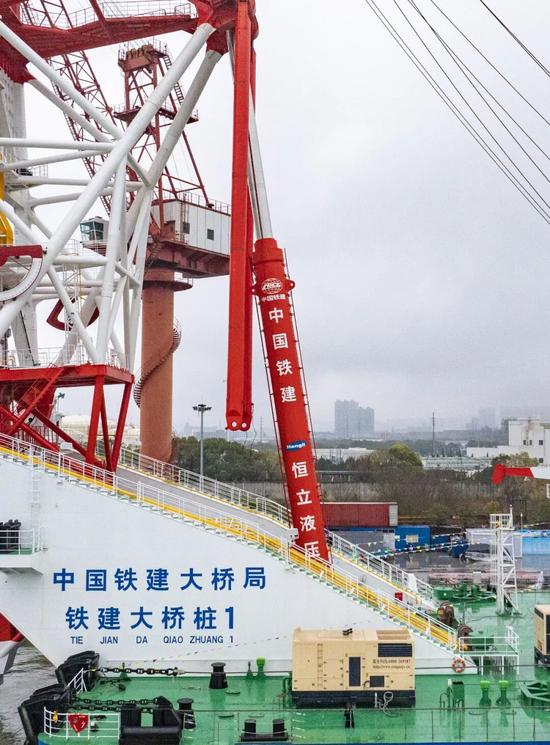

“鐵建大橋樁1”號的核心部件——全球最大啟閉液壓油缸于今年1月成功下線。該油缸缸徑達1.6米，活塞行程21米，完全伸出后總長度接近50米（約17層樓高），額定推力達5000噸（相當于一次性可舉起3500輛家用轎車），油缸重量、直徑、長度、推力均為全球第一。

裝配全球最大啟閉液壓油缸

在研發制造過程中，項目團隊攻克了超大構件加工精度控制、超長活塞桿防變形、超大桿件涂層熔覆等一系列工藝難題，使24.6米長的活塞桿平直度誤差不超過0.2毫米。經專家組評審，該油缸及核心部件的各項技術性能指標均已達到或超過進口同類產品水平，從設計到制造實現完全自主可控，整體技術處于國際先進水平。

高速激光熔覆

該船通過國產北斗雙模定位系統與雙頻RTK GPS的協同作用，構建船舶智能施工定位體系，實現厘米級定位，以世界最高精度完成精準泊船打樁。

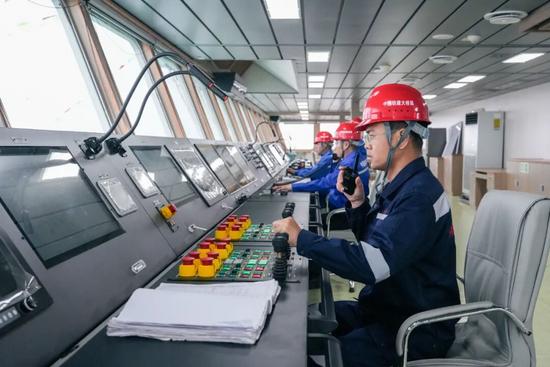

船舶駕駛艙

長期以來，打樁船核心技術曾長期受制于國外。當前，與國外先進打樁船相比，“鐵建大橋樁1”號在樁架高度、吊樁能力、作業水深、定位精度、智能化程度等方面均實現全面超越，標志著中國打樁船技術已走在了全球前列。

此次全球最大打樁船的正式交付，不僅展現了我國裝備制造業在精密加工與系統集成方面的卓越實力，更標志著中國從“制造”向“設計”轉型升級邁出堅實一步，為我國未來開展深遠海工程、跨海大橋及海上風電建設提供有力支撐。

近年來，中國鐵加快培育戰略性新興產業集群“1+9+N”科技創新體系加快建設，組建1個中國鐵建科研總院，設立綠色低碳、地下空間、新材料、高端裝備、新能源、海洋經濟等產業技術研究院，并打造N個開放式聯合研發平臺，以矩陣化、系統化的創新布局，清晰勾勒出戰新產業與未來產業的發展路徑，為企業打造強勁“第二增長曲線”提供體系支撐。其中，氣凝膠關鍵技術實現突破，千米級豎井硬巖全斷面掘進機“鋼鐵脊梁號”應用于1000米以上深度井筒全斷面掘進，開展核殼結構二氧化鈦新型光觸媒材料聯合研發和轉化，進入市場推廣階段，企業轉型升級邁出堅實步伐。
