為解決5G無線與UWB精確定位技術的統一融合，研發了監測和管理的煤礦井下人員精確定位系統。井下5G 通信基站與UWB 人員精確定位基站均采用無線通信技術，“一站式”解決5G通信與精確定位多源異構數據的共網傳輸和同距離覆蓋，構建了井下應用術深度融合的總體架構5G+UWB，以及一體式本安融合基站在井下應用和基于煤礦定位的融合調度平臺的架構，實現了基于5G+UWB技術的高精度實時定位與虛擬交互應用，展望基于UWB融合技術的井下大數據交互、可視化遠程操控、的融合應用。

文章來源：《智能礦山》2026年第2期“學術園地”欄目

作者簡介：崔含，工程師，現任陜西陜煤榆北煤業榆林信息化運維分公司副總經理，主要從事煤礦信息化系統運維管理相關研究工作。E-mail：278406741@qq.com

作者單位：陜西陜煤榆北煤業榆林信息化運維分公司

引用格式：崔含. 基于 5G+UWB 一體化融合系統及裝備研發 [J]. 智能礦山，2026，7（2）：79-82.

點擊文末左下角閱讀原文，免費下載閱讀pdf全文

關注微信公眾號，了解更多礦山智能化建設進展

現代煤炭開發利用將深度融合人工智能、工業物聯網、云計算、大數據、機器人、智能裝備等高新技術，形成全面感知、實時互聯、分析決策、自主學習、動態預測、協同控制的智能化生產模式。實現工業化與信息化的深度融合。有機融合無線信號傳輸?shù)?G系統與人員精確定位系統，在陜煤榆北安山煤礦建設1套5G+UWB融合的創新型信息系統，“一站式”解決煤礦智能化生產對5G無線通信和煤礦安全生產對人員、設備、車輛精準定位的需求，為煤礦智能化建設的深入拓展提供“新融合”的研究方向。

5G+UWB一體化融合的技術架構

（1）研發1套煤礦專用的5G通信核心網，專為煤礦通信、數據傳輸、人機協同而服務，保證煤礦生產數據的本地處理與轉發、遠程控制的實時同步、煤礦井下通信的自主管理。

（2）在煤礦井下研發5G+UWB的融合基站，實現井下5G和UWB精確定位信號的覆蓋，完成高帶寬數據傳輸、遠程控制的同時，同步實現對設備、人員、車輛等精準定位。

（3）研發智能化融合調度平臺實現全礦井對5G通信終端的調度管理功能，統一融合人員精確定位系統，實現煤礦井下局部重點分區的區域管理功能，形成“區域級+礦級”的融合調度管理模式。

5G+UWB融合技術路線選擇

2.1 基于5G+UWB融合通信技術的5G建設模式

（1）5G建設模式選擇

專為煤礦服務的5G通信系統，滿足系統管理、維護、放號等均自主可控，靈活性較好，同時與公網物理隔離，安全性較高，5G獨立專網組網模型如圖1所示。

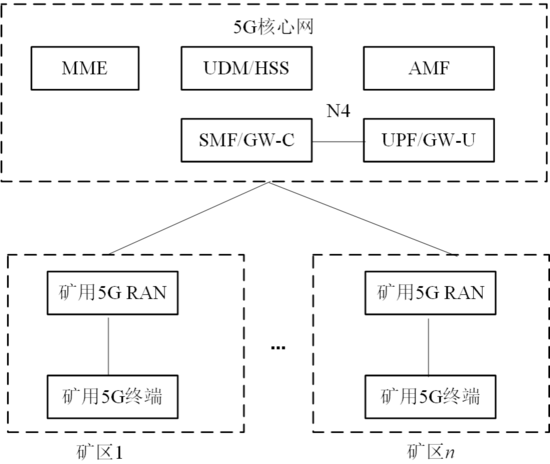

圖1 5G獨立專網組網模型

為保證煤礦內部移動通信需求，將5GC與IMS核心網進行融合開發，IMS可以作為5GC的一部分，提供VoNR（基于5G的語音通話）等多媒體服務，借助5GC的高效網絡功能和低時延特性，實現更好的服務質量（QoS）保障。

5G專網核心網可支持向下兼容4G、WiFi6、WiFi、SIP、IP等多種協議，支持礦用調度通信系統、礦用數字廣播系統、智能單兵裝備、智能車載臺、礦用數字對講機等設備的語音交換處理和調度功能，更能貼合煤礦井下的實際使用和智能礦山建設中井下多網融合通信的要求。

（2）5G網絡制式的選擇

目前，5G組網模式主要包括SA獨立組網和NSA非獨立組網。結合煤礦信息基礎設施建設現狀，利用已有的通信設施。建設1套兼容現有4G的組網模式，最大效能利用現有網絡，同時可通過局部重要場所增加5G基站，滿足煤礦智能化建設對網絡時延、大帶寬、廣連接的傳輸需求，形成煤礦領域?qū)Ｓ械腘SA+SA的組網方式。5G核心網兼容NSA和SA的終端應用設備，最大化利用已建設好的4G融合通信系統，避免資源浪費和重復建設，實現5G網絡SA模式下引入的5G技術的新功能和新業務，為煤礦后期的智能化發展奠定網絡基礎。

2.2 5G+UWB融合通信技術5G頻段應用

目前，5G行業中存在2種不同網絡頻段制式的5G頻段，分別為采用高頻TDD制式的2.6 G、3.5 G或3.6 G的中高頻5G組網，以及采用低頻FDD制式700 MHz的低頻5G組網。

采用700 MHz低頻段5G組網的解決方案，可解決煤礦井下行人、輔運大巷、運輸大巷等需要實現5G信號全覆蓋時5G高頻段基站覆蓋距離短、成本過高的問題。為后期擴容和實際應用需求，采用5G核心網支持?jǐn)U展中高頻組網的需求，解決綜掘、綜采工作面等的高帶寬信號覆蓋時700 MHz本安基站無法滿足高帶寬場景的需求，形成700 MHz+2.6 GHz高低頻混合組網的解決方案，通過高低頻混合組網的方式，實現全礦井不同應用場景下的5G信號覆蓋。

2.3 基于UWB的煤礦井下精確定位系統

（1）UWB技術特點

超寬帶（UWB）技術以其高傳輸速率、短距離通信、良好共存性和保密性、多徑分辨能力強以及低功耗、小體積等優點在高精度定位領域被廣泛關注。

UWB定位技術采用1 GHz以上頻率帶寬的無線載波通信技術，利用納秒級的非正弦波窄脈沖傳輸數據，解決信道窄、容量小、易受干擾等問題。UWB技術具有傳統定位系統無法比擬的技術特點，系統結構簡單、功耗低、抗衰落和干擾性能強、定位精度高、保密性好等特點。因此，在煤礦井下封閉環境和惡劣條件下，具有精度更高、信號干擾抵抗性更強定位性能，特別適合于煤礦井下無線定位的應用。

（2）5G+UWB本安融合基站的定位應用效果

融合基站基于UWB技術+TDOA算法，井下人員靜態定位精度為0.3 m，動態定位精度<7.3 m，UWB精確定位信號有效覆蓋半徑>400 m，實現與5G無線信號的同距離覆蓋。

融合基站同時可作為車輛精確定位基站使用，通過UWB精確定位信號與車輛定位卡進行數據交互，同步解決車輛在井下行駛的位置監測、速度監測、紅綠燈控制等需求。

2.4 基于5G+UWB智能化融合調度平臺

煤礦特殊的生產調度環境，需要建設井下和地面通信系統種類較多，各通信系統獨立建設組網，系統間缺乏協同聯動，制約了煤礦調度指揮、應急指揮和維護的協同工作。

依據煤礦實際的通信聯絡和融合調度通信的需求，規劃地面建設1套融合通信智能調度平臺，實現在智能調度平臺上通過融合調度通信技術，同時實現5G無線通信、調度通信系統、車載通信和人員定位、視頻監控的有機融合，實時顯示各終端的狀態，并可以實現按系統或區域的多系統融合調度功能。

智能調度臺具備《煤礦安全規程》所要求無線通信系統的組呼、全呼、呼叫、掛斷、保持、代答、轉接、強插、強拆、監聽、會議等全調度功能。智能調度臺系統架構如圖2所示，智能調度臺功能界面如圖3所示。

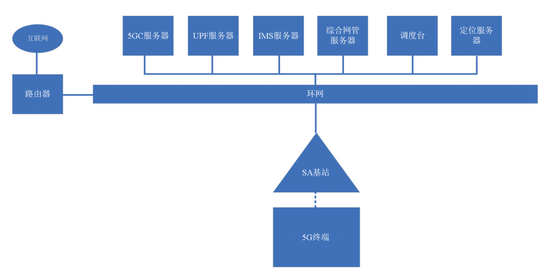

圖2 智能調度臺系統架構

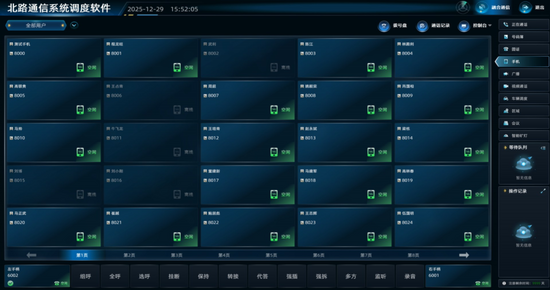

圖3 智能調度臺功能界面

關鍵技術突破及創新點

（1）基于“一站、一線、一網、一平臺”的設計理念，井下采用5G+UWB一體化本安融合基站，“一站式”解決5G無線通信和人員/車輛精確定位信號的同距離覆蓋，本安融合基站質量<15kg，為井下設備安裝和日常運維提供便利性；融合基站功耗<50 W，融合基站的低功耗設計后備時間更長，方便融合基站在井下的應用和實施；首次采用級聯形式組網架構，支持不少于6級級聯，組網更加靈活，井下實施更高效。

（2）融合調度平臺實現了對5G本安手機的全呼、組呼、強插、強拆等融合調度管理功能，深度融合了精確定位系統，基于礦井GIS一張圖，實現對特定區域的5G移動終端、人員單兵裝備、車載通信終端的區域化集群調度，提高了煤礦應急指揮調度水平。

（3）研究了5G相關頻段在煤礦井下特殊應用環境下的優劣勢，選擇更適合煤礦井下5G信號覆蓋和基站設備更容易實現本安化的700 MHz頻段。本安型融合基站結合實際需求，預留了千兆環網和交通管控的擴展應用模塊，千兆環網模塊支持視頻監控、應急廣播等系統設備的共網傳輸，交通管控模塊實現對井下交通紅綠燈的聯動控制。在井下平直巷道，“一站式”滿足800 m范圍內的移動通信、5G應用交互、人員/車輛定位、廣播設備及視頻設備共網傳輸、井下交通管控的需求。減少了井下設備數量和線纜敷設，降低運維工作量。

實際應用效果分析

通過在陜煤榆北安山煤礦對5G+UWB一體化融合系統及裝備進行研發和應用，將5G無線通信技術與UWB精確定位技術進行深度融合，5G+UWB本安一體化融合基站，減少了煤礦井下各系統設備數量，節省智能化建設投入。融合系統充分兼容已建設的4G無線通信系統，避免資金的重復投入。

5G+UWB智能化調度平臺保障了安山煤礦在智能化建設中對各通信系統的終端設備的統一融合調度，提高了安山煤礦應急指揮水平。5G+UWB融合一體化融合系統及裝備的創新應用，為礦井智能化控制裝備、智能巡檢裝備落地打造信息化基礎，通過少人化和無人化的場景應用，推動煤礦實現“少人則安、無人則安”的安全生產理念。

總 結

（1）基于5G+UWB一體化融合系統及裝備研發，為5G技術在智能化礦山建設的應用中提供融合構想和技術路線，5G技術在煤礦的應用不只是獨立的無線通信，可融合定位技術、AI分析技術、數字孿生、物聯網、虛擬現實技術，為煤礦的智能化發展提供創新性應用。

（2）融合技術的研究實現了井下本安融合基站和地面融合調度平臺的應用，下一步將針對5G+UWB融合的智能單兵裝備的開發，實現融合型智能單兵裝備的移動通信、定位、健康監測、智能化運維、環境檢測等需求，改善煤礦井下作業人員的生產作業條件，提高風險預警能力，促進實現“減人、增安、提效”的目標。
