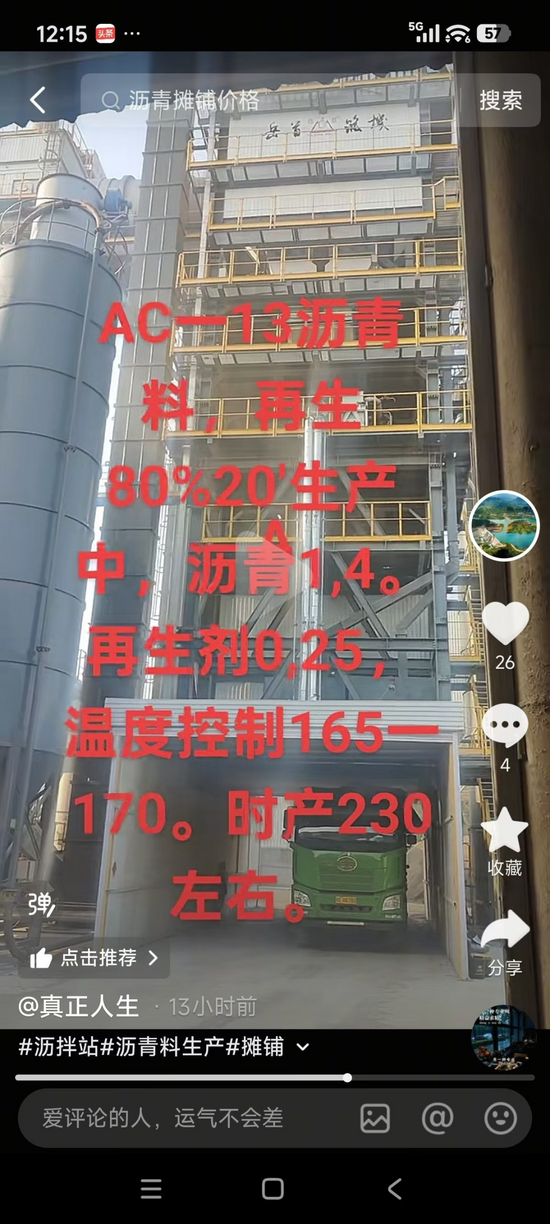

上圖為岳首筑機(jī)山東廣饒5030一體機(jī)用戶@真正人生提供生產(chǎn)數(shù)據(jù)

我們來拆解一下圖里的生產(chǎn)數(shù)據(jù)，看看這個(gè)水平到底怎么樣??

一、先把關(guān)鍵數(shù)據(jù)翻譯清楚

圖里的核心信息是：

• 產(chǎn)品：AC-13 瀝青混合料（常用的細(xì)粒式瀝青混凝土，多用于路面上面層）

• 再生料摻比：80% 再生料 + 20% 新料（行業(yè)里通常叫 “熱再生摻配比例 80:20”）

• 瀝青用量：1.4%

• 再生劑用量：0.25%

• 生產(chǎn)溫度：165-170℃

• 時(shí)產(chǎn)：約 230 噸 / 小時(shí)

• 設(shè)備：岳首筑機(jī)瀝青拌合站（行業(yè)主流品牌）

二、逐項(xiàng)拆解這個(gè)水平到底怎么樣1. 再生料摻比 80%：屬于行業(yè) “高摻配” 水平

常規(guī)熱再生瀝青路面施工，再生料摻配比例大多在 30%-50%，高一點(diǎn)的項(xiàng)目能做到 60%-70%，80% 的摻比屬于行業(yè)里的高難度操作

• 能穩(wěn)定生產(chǎn) 80% 再生料的 AC-13，說明：

• 拌合站的再生料預(yù)熱、篩分、計(jì)量系統(tǒng)是經(jīng)過優(yōu)化的（高摻配對(duì)設(shè)備的舊料加熱均勻性、計(jì)量精度要求極高）；

• 再生料的預(yù)處理（破碎、篩分、除雜）做得很到位，不然很難保證混合料的級(jí)配穩(wěn)定；

• 再生劑的選型和摻配工藝經(jīng)過了反復(fù)調(diào)試，才能保證舊瀝青的性能恢復(fù)。

2. 瀝青 + 再生劑用量：控制得非?？酥?，水平很高

• 瀝青用量 1.4%、再生劑 0.25%，加起來膠結(jié)料總量 1.65%，這是一個(gè)非常低的水平。

• 對(duì)比一下：常規(guī) AC-13 新料的瀝青用量一般在 4.5%-5.0%，而高摻再生料時(shí)，很多工地為了保證性能，會(huì)把新瀝青 + 再生劑的總量加到 2.0%-2.5%。

• 這個(gè)數(shù)據(jù)說明：

• 舊料里的瀝青回收利用率非常高，再生劑對(duì)舊瀝青的軟化、恢復(fù)效果很好，不需要額外補(bǔ)充大量新瀝青；

• 配合比設(shè)計(jì)和過程控制非常精準(zhǔn)，既保證了混合料的性能，又把成本控制到了極致，屬于成熟項(xiàng)目的水平。

3. 生產(chǎn)溫度 165-170℃：在合理區(qū)間內(nèi)

• 再生料生產(chǎn)溫度通常比新料略高（為了讓舊料充分加熱、再生劑和舊瀝青充分融合），一般控制在 160-180℃。

• 165-170℃這個(gè)區(qū)間，既保證了再生料的拌合均勻性，又避免了溫度過高導(dǎo)致的瀝青二次老化，控制得很穩(wěn)，屬于規(guī)范、成熟的操作。

4. 時(shí)產(chǎn) 230 噸 / 小時(shí)：高摻配下的高效生產(chǎn)

• 普通新料 AC-13 的時(shí)產(chǎn)，同類型設(shè)備一般能做到 200-260 噸 / 小時(shí)；

• 高摻 80% 再生料時(shí)，很多工地會(huì)因?yàn)榕f料加熱慢、計(jì)量復(fù)雜，把時(shí)產(chǎn)壓到 150-200 噸 / 小時(shí)，來保證質(zhì)量穩(wěn)定。

• 能在高摻配下穩(wěn)定跑出 230 噸 / 小時(shí)的時(shí)產(chǎn)，說明：

• 設(shè)備的再生料系統(tǒng)（烘干筒、計(jì)量系統(tǒng)）匹配度很高，沒有因?yàn)楦邠脚渫下a(chǎn)節(jié)奏；

• 生產(chǎn)組織和過程控制非常成熟，沒有因?yàn)楦邠脚涑霈F(xiàn)頻繁調(diào)整、停機(jī)的情況。

三、綜合評(píng)價(jià)：這是一套行業(yè)領(lǐng)先的高摻再生料生產(chǎn)水平

1. 技術(shù)難度

   ：80% 再生料摻比，在國內(nèi)公路工程里屬于高難度、高水平的應(yīng)用，很多項(xiàng)目不敢輕易嘗試這么高的摻比；

2. 成本控制

   ：極低的新瀝青 + 再生劑用量，加上穩(wěn)定的高時(shí)產(chǎn)，能把再生料的成本優(yōu)勢(shì)發(fā)揮到最大，是非常成熟的降本增效方案；

3. 過程控制

   ：溫度、摻比、用量的控制都非常精準(zhǔn)，說明現(xiàn)場(chǎng)的技術(shù)團(tuán)隊(duì)對(duì)再生料的理解和把控能力很強(qiáng)，不是 “盲目高摻”，而是 “有控高摻”。

高摻再生料（80% 摻比）生產(chǎn)關(guān)鍵控制點(diǎn)清單

這份清單專門針對(duì)你提到的 80% 再生料高摻比工況，結(jié)合 AC-13 級(jí)配特點(diǎn)和岳首筑機(jī)設(shè)備特性，從設(shè)備、原材、工藝、質(zhì)量、安全五個(gè)維度拆解，覆蓋生產(chǎn)全流程，方便現(xiàn)場(chǎng)對(duì)標(biāo)和優(yōu)化??

一、設(shè)備系統(tǒng)關(guān)鍵控制點(diǎn)（核心前提）

高摻配對(duì)拌合站的再生料處理能力是極大考驗(yàn)，這部分是穩(wěn)定生產(chǎn)的基礎(chǔ)：

1. 再生料預(yù)熱與烘干系統(tǒng)

• 再生料烘干筒必須配備獨(dú)立的再生料燃燒器 / 加熱段，確保舊料入鍋溫度≥130℃，避免 “冷料夾生”，防止拌合后溫度不均。

• 定期檢查烘干筒的揚(yáng)料板、抄板磨損情況，保證再生料受熱均勻，避免局部過熱導(dǎo)致舊瀝青二次老化。

• 除塵系統(tǒng)需適配高摻配工況，升級(jí)布袋除塵器的過濾精度，防止再生料粉塵排放超標(biāo)，同時(shí)避免粉塵混入混合料影響級(jí)配。

2. 計(jì)量與給料系統(tǒng)

• 再生料計(jì)量秤需每周校準(zhǔn) 1 次，保證計(jì)量誤差≤±1%，避免高摻比下計(jì)量偏差被放大，直接影響級(jí)配和膠結(jié)料比例。

• 新料、再生料的給料皮帶需加裝防堵裝置，高摻配下再生料易結(jié)塊，需定期清理料倉、溜管，防止卡料、斷料。

• 再生劑計(jì)量系統(tǒng)需全程保溫，防止低溫下再生劑黏度升高，計(jì)量不準(zhǔn)；計(jì)量泵流量需每 2 小時(shí)復(fù)核一次。

3. 拌合鍋系統(tǒng)

• 檢查拌合鍋葉片、襯板磨損情況，高摻配下混合料黏度高，磨損速度快，磨損超差會(huì)導(dǎo)致拌合不均，建議每月檢查一次。

• 優(yōu)化拌合順序：再生料 + 再生劑先預(yù)拌 10-15 秒，再加入新料、新瀝青拌合，保證再生劑與舊瀝青充分融合，避免 “新舊料分層”。

二、原材料關(guān)鍵控制點(diǎn)（質(zhì)量底線）

再生料的質(zhì)量是高摻配成功的關(guān)鍵，這部分必須嚴(yán)格把控：

1. 再生料（RAP）預(yù)處理

• 必須進(jìn)行二次破碎 + 多級(jí)篩分，篩網(wǎng)孔徑需適配 AC-13 級(jí)配，控制 RAP 中大于 13.2mm 的顆粒占比≤5%，避免粗料超標(biāo)影響級(jí)配。

• 再生料需去除雜質(zhì)（泥土、塑料、建筑垃圾等），含泥量≤1%，否則會(huì)嚴(yán)重影響混合料的水穩(wěn)定性和強(qiáng)度。

• 建立 RAP 分級(jí)堆放制度，按不同來源、不同老化程度分區(qū)堆放，嚴(yán)禁混堆；每批次 RAP 需檢測(cè)舊瀝青含量、針入度、軟化點(diǎn)，根據(jù)檢測(cè)結(jié)果調(diào)整再生劑和新瀝青用量。

2. 新瀝青與再生劑

• 新瀝青需選用與舊瀝青標(biāo)號(hào)匹配的產(chǎn)品（如舊瀝青老化嚴(yán)重，優(yōu)先選用 70 號(hào) A 級(jí)瀝青），進(jìn)場(chǎng)時(shí)必須檢測(cè)三大指標(biāo)（針入度、延度、軟化點(diǎn)）。

• 再生劑需根據(jù)舊瀝青的老化程度選型，優(yōu)先選用相容性好、軟化恢復(fù)效果穩(wěn)定的品牌；進(jìn)場(chǎng)時(shí)需檢測(cè)黏度、閃點(diǎn)、與舊瀝青的相容性，嚴(yán)禁使用不合格再生劑。

3. 新集料與礦粉

• 新集料的級(jí)配、壓碎值、洛杉磯磨耗值需滿足 AC-13 上面層規(guī)范要求，0-5mm 細(xì)集料的砂當(dāng)量≥60%，避免細(xì)料不足影響混合料的密實(shí)度。

• 礦粉需選用石灰?guī)r礦粉，親水系數(shù)≤1，嚴(yán)禁使用回收粉塵代替礦粉，高摻配下礦粉對(duì)混合料的黏聚性影響極大。

三、生產(chǎn)工藝關(guān)鍵控制點(diǎn)（核心過程）

這部分直接決定混合料的性能和生產(chǎn)穩(wěn)定性，也是你現(xiàn)場(chǎng)數(shù)據(jù)優(yōu)化的重點(diǎn)：

1. 溫度控制

• 再生料預(yù)熱溫度：130-150℃，避免溫度過低導(dǎo)致拌合后混合料溫度不足，或溫度過高導(dǎo)致舊瀝青二次老化。

• 新瀝青加熱溫度：155-165℃，再生劑加熱溫度：120-140℃，確保兩者與再生料拌合時(shí)溫度匹配。

• 成品混合料出廠溫度：嚴(yán)格控制在 165-170℃，和你現(xiàn)場(chǎng)數(shù)據(jù)保持一致；溫度低于 160℃嚴(yán)禁出廠，高于 180℃直接廢棄，防止瀝青老化失效。

2. 配合比動(dòng)態(tài)調(diào)整

• 每天開工前，根據(jù)當(dāng)日 RAP 的舊瀝青含量、級(jí)配波動(dòng)，微調(diào)新瀝青、再生劑和新集料的用量，嚴(yán)禁直接套用固定配合比。

• 建議每 2 小時(shí)取一次混合料試樣，檢測(cè)馬歇爾穩(wěn)定度、流值、空隙率，根據(jù)檢測(cè)結(jié)果及時(shí)調(diào)整拌合參數(shù)，確保性能穩(wěn)定。

• 針對(duì) 80% 高摻比，可適當(dāng)提高礦粉用量 0.2%-0.3%，彌補(bǔ)再生料中細(xì)料和舊瀝青膠漿的不足，提升混合料的黏聚性。

3. 拌合時(shí)間控制

• 總拌合時(shí)間：干拌（再生料 + 再生劑 + 新集料）15 秒 + 濕拌（加入新瀝青）35 秒，總拌合時(shí)間≥50 秒，比常規(guī)新料拌合時(shí)間延長(zhǎng) 10-15 秒，確保再生劑與舊瀝青充分融合。

• 嚴(yán)禁隨意縮短拌合時(shí)間，否則會(huì)出現(xiàn)再生劑分布不均、新舊料離析的問題，直接影響路面使用性能。

四、質(zhì)量檢測(cè)關(guān)鍵控制點(diǎn)（閉環(huán)驗(yàn)證）

高摻再生料必須通過高頻檢測(cè)驗(yàn)證質(zhì)量，避免出現(xiàn) “過程好看、結(jié)果不合格” 的情況：

1. 過程檢測(cè)（每批次 / 每臺(tái)班）

• 篩分試驗(yàn)：檢測(cè)混合料的級(jí)配，重點(diǎn)控制 0.075mm 通過率，偏差需在 ±2% 以內(nèi)，確保級(jí)配穩(wěn)定。

• 瀝青含量檢測(cè)：燃燒法檢測(cè)總瀝青含量（舊瀝青 + 新瀝青），偏差≤±0.3%，驗(yàn)證計(jì)量系統(tǒng)的準(zhǔn)確性。

• 溫度檢測(cè)：成品料車全程測(cè)溫，每車至少檢測(cè) 3 個(gè)點(diǎn)（車頭、中間、車尾），溫差≤10℃，防止溫度不均。

2. 性能檢測(cè)（每天 / 每周）

• 馬歇爾試驗(yàn)：檢測(cè)穩(wěn)定度、流值、空隙率、飽和度，確保滿足 AC-13 規(guī)范要求（空隙率 3%-6%，穩(wěn)定度≥8kN）。

• 水穩(wěn)定性試驗(yàn)：凍融劈裂強(qiáng)度比≥75%，高摻配下重點(diǎn)驗(yàn)證混合料的抗水損害能力。

• 低溫抗裂性試驗(yàn)：小梁彎曲試驗(yàn)，驗(yàn)證混合料的低溫性能，避免再生料老化導(dǎo)致路面開裂。

3. 離析控制

• 成品料放料時(shí)采用 “三次放料法”，減少料車離析；運(yùn)輸過程中加蓋篷布，防止溫度損失和粗細(xì)料分離。

• 拌合站出料口需加裝防離析裝置，高摻配下混合料黏度高，易出現(xiàn)粗料偏析，需重點(diǎn)管控。

五、安全與環(huán)保關(guān)鍵控制點(diǎn)（合規(guī)底線）

1. 再生料烘干過程中，需實(shí)時(shí)監(jiān)測(cè)尾氣排放，布袋除塵器需定期清灰，防止粉塵超標(biāo)；烘干筒燃燒器需定期維護(hù)，避免熄火、回火等安全隱患。

2. 再生劑儲(chǔ)存罐需設(shè)置防泄漏圍堰，嚴(yán)禁再生劑直接接觸皮膚，現(xiàn)場(chǎng)配備防化服、洗眼器等防護(hù)設(shè)備。

3. 再生料堆放場(chǎng)地需硬化處理，設(shè)置防雨棚，防止雨水沖刷導(dǎo)致再生料含水率升高，影響烘干效果和生產(chǎn)效率。

高摻配生產(chǎn)常見問題與解決辦法

常見問題

核心原因

解決辦法

混合料溫度波動(dòng)大

再生料預(yù)熱不均、計(jì)量不準(zhǔn)

檢查烘干筒揚(yáng)料板，校準(zhǔn)再生料計(jì)量秤

馬歇爾穩(wěn)定度偏低

再生劑用量不足、拌合不均

延長(zhǎng)預(yù)拌時(shí)間，微調(diào)再生劑用量

混合料離析嚴(yán)重

級(jí)配波動(dòng)大、放料方式不當(dāng)

優(yōu)化 RAP 篩分工藝，采用三次放料法

生產(chǎn)效率下降

再生料卡料、拌合時(shí)間過長(zhǎng)

清理料倉溜管，優(yōu)化拌合順序和時(shí)間

高摻再生料生產(chǎn)現(xiàn)場(chǎng)檢查表 + 配合比調(diào)試步驟

第一部分 80% 高摻再生料生產(chǎn)現(xiàn)場(chǎng)落地檢查表一、設(shè)備系統(tǒng)檢查（每日開工前必查）

檢查項(xiàng)目

檢查標(biāo)準(zhǔn)

檢查結(jié)果（合格√/ 不合格 ×）

整改措施

檢查人

檢查時(shí)間

再生料烘干加熱系統(tǒng)

再生料入鍋溫度≥130℃，烘干筒揚(yáng)料板無破損、燃燒器運(yùn)行穩(wěn)定，無熄火回火隱患

再生料計(jì)量系統(tǒng)

計(jì)量秤校準(zhǔn)合格，計(jì)量誤差≤±1%，給料皮帶無卡頓、無結(jié)塊堵料

再生劑計(jì)量系統(tǒng)

計(jì)量泵流量正常、管路無堵塞，保溫裝置完好，計(jì)量精準(zhǔn)

拌合鍋系統(tǒng)

葉片、襯板無過度磨損，拌合運(yùn)轉(zhuǎn)正常，無異響

除塵環(huán)保系統(tǒng)

布袋除塵器清灰正常，粉塵無泄漏，尾氣排放達(dá)標(biāo)

成品放料系統(tǒng)

防離析裝置完好，放料流暢，無卡料

二、原材料檢查（每批次進(jìn)場(chǎng) / 開工前必查）

檢查項(xiàng)目

檢查標(biāo)準(zhǔn)

檢查結(jié)果（合格√/ 不合格 ×）

整改措施

檢查人

檢查時(shí)間

再生料（RAP）

無泥土、塑料等雜質(zhì)，含泥量≤1%，顆粒級(jí)配適配 AC-13，無超大顆粒

新瀝青

標(biāo)號(hào)匹配，針入度、延度、軟化點(diǎn)達(dá)標(biāo)，加熱溫度 155-165℃

再生劑

黏度、閃點(diǎn)達(dá)標(biāo)，與舊瀝青相容性良好，加熱溫度 120-140℃

新集料

級(jí)配、壓碎值、砂當(dāng)量符合規(guī)范，無雜質(zhì)

礦粉

親水系數(shù)≤1，無結(jié)塊、無粉塵替代

三、生產(chǎn)工藝過程檢查（生產(chǎn)全程每 2 小時(shí)巡檢）

檢查項(xiàng)目

檢查標(biāo)準(zhǔn)

檢查結(jié)果（合格√/ 不合格 ×）

整改措施

檢查人

檢查時(shí)間

生產(chǎn)溫度

再生料預(yù)熱 130-150℃，成品出廠 165-170℃，無超溫 / 低溫情況

拌合順序與時(shí)間

再生料 + 再生劑預(yù)拌 10-15 秒，總拌合時(shí)間≥50 秒，拌合均勻無分層

摻配比例

再生料摻比穩(wěn)定 80%，新料 20%，計(jì)量無偏差

瀝青 + 再生劑用量

瀝青用量 1.4%、再生劑 0.25%，總膠結(jié)料用量無波動(dòng)

四、質(zhì)量檢測(cè)檢查（每臺(tái)班 / 每日必查）

檢查項(xiàng)目

檢查標(biāo)準(zhǔn)

檢查結(jié)果（合格√/ 不合格 ×）

整改措施

檢查人

檢查時(shí)間

混合料級(jí)配

0.075mm 通過率偏差 ±2% 以內(nèi)，級(jí)配符合 AC-13 要求

瀝青含量

總瀝青含量偏差≤±0.3%

出廠溫度

每車測(cè)溫 3 點(diǎn)，溫差≤10℃

馬歇爾指標(biāo)

穩(wěn)定度≥8kN，空隙率 3%-6%，滿足規(guī)范

混合料外觀

無花白料、無離析、無結(jié)塊

五、安全環(huán)保檢查（每日必查）

檢查項(xiàng)目

檢查標(biāo)準(zhǔn)

檢查結(jié)果（合格√/ 不合格 ×）

整改措施

檢查人

檢查時(shí)間

再生劑儲(chǔ)存

防泄漏圍堰完好，無滲漏，防護(hù)用品齊全

再生料堆場(chǎng)

場(chǎng)地硬化、防雨覆蓋，無揚(yáng)塵

設(shè)備安全

電氣、燃燒器無安全隱患，應(yīng)急裝置完好

第二部分 80% 高摻再生料配合比調(diào)試步驟第一步 原材料基礎(chǔ)檢測(cè)（調(diào)試前提）

1. 對(duì)再生料（RAP）進(jìn)行全面檢測(cè)，測(cè)定舊瀝青含量、舊瀝青針入度 / 軟化點(diǎn)、集料級(jí)配，明確再生料老化程度與級(jí)配缺陷。

2. 檢測(cè)新瀝青、再生劑、新集料、礦粉的各項(xiàng)性能，確保所有原材料符合高摻再生料施工規(guī)范，篩選適配的再生劑型號(hào)。

第二步 初步配合比設(shè)計(jì)

1. 確定再生料摻配比例固定 80%，新集料摻配 20%，根據(jù)再生料級(jí)配，補(bǔ)充新集料彌補(bǔ)級(jí)配缺口，使合成級(jí)配滿足 AC-13 瀝青混合料級(jí)配范圍。

2. 依據(jù)舊瀝青老化程度，初步設(shè)定新瀝青用量 1.4%、再生劑用量 0.25%，核算總膠結(jié)料用量，保證舊瀝青與新瀝青、再生劑充分融合。

3. 計(jì)算理論配合比，明確各料倉（再生料、新集料、礦粉）、瀝青、再生劑的每盤投料量，錄入拌合站控制系統(tǒng)。

第三步 試驗(yàn)室試拌驗(yàn)證

1. 按照初步配合比進(jìn)行試驗(yàn)室小批量試拌，嚴(yán)格控制拌合溫度 165-170℃、拌合時(shí)間，模擬現(xiàn)場(chǎng)生產(chǎn)工況。

2. 制作馬歇爾試件，檢測(cè)馬歇爾穩(wěn)定度、流值、空隙率、飽和度，同時(shí)測(cè)試水穩(wěn)定性（凍融劈裂強(qiáng)度比），判斷混合料基礎(chǔ)性能。

3. 若性能不達(dá)標(biāo)：穩(wěn)定度偏低則微調(diào)再生劑用量 0.05%-0.1%；空隙率超標(biāo)則調(diào)整新集料級(jí)配或小幅增加礦粉用量，反復(fù)試拌至指標(biāo)合格。

第四步 現(xiàn)場(chǎng)試生產(chǎn)調(diào)試

1. 試驗(yàn)室配合比合格后，開展現(xiàn)場(chǎng)小批量試生產(chǎn)，啟動(dòng)拌合站，按照設(shè)定參數(shù)投料，核查設(shè)備計(jì)量精度、溫度控制、拌合均勻性。

2. 現(xiàn)場(chǎng)取樣，快速檢測(cè)混合料級(jí)配、瀝青含量、出廠溫度，同步送試驗(yàn)室做全面性能檢測(cè)，對(duì)比試驗(yàn)室數(shù)據(jù)與現(xiàn)場(chǎng)數(shù)據(jù)偏差。

3. 針對(duì)偏差優(yōu)化參數(shù)：計(jì)量偏差則校準(zhǔn)計(jì)量秤；溫度波動(dòng)則調(diào)整烘干加熱功率；拌合不均則延長(zhǎng)拌合時(shí)間 10-15 秒。

第五步 生產(chǎn)配合比固化與動(dòng)態(tài)調(diào)整

1. 試生產(chǎn)各項(xiàng)指標(biāo)均達(dá)標(biāo)后，固化80% 高摻比生產(chǎn)配合比，確定最終投料量、溫度、拌合時(shí)間等工藝參數(shù)，形成正式配合比通知單。

2. 正式生產(chǎn)中，每批次更換再生料、每日開工前，復(fù)核原材料性能，根據(jù)再生料含水率、老化程度波動(dòng)，小幅微調(diào)再生劑、新瀝青用量，保證配合比穩(wěn)定性。

3. 建立配合比調(diào)試臺(tái)賬，記錄每次調(diào)整參數(shù)與檢測(cè)結(jié)果，實(shí)現(xiàn)全程可追溯。

第六步 最終性能復(fù)核

配合比固化后，連續(xù)取樣 3 批次，檢測(cè)混合料低溫抗裂性、高溫穩(wěn)定性等長(zhǎng)期路用性能，全部達(dá)標(biāo)后，正式投入批量生產(chǎn)。

解構(gòu)?瀝青高摻再生料（80% 摻比）生產(chǎn)關(guān)鍵控制點(diǎn)保姆級(jí)全流程驗(yàn)證手冊(cè)

適用工況：AC-13 面層、RAP 摻比80%、新料 20%、新瀝青 1.4%、再生劑 0.25%、出廠溫度 165–170℃、時(shí)產(chǎn) 230t/h定位：可直接落地、逐點(diǎn)對(duì)照、班前交底、過程巡檢、閉環(huán)整改、驗(yàn)收留痕，全程無遺漏、小白也能直接用。

前言

常規(guī)熱再生 RAP 摻比多為 30%–50%，60%–70% 為中高摻配，80% 屬于超高摻配極限工況。核心難點(diǎn)：舊瀝青重度老化、料溫不均、級(jí)配易失衡、膠結(jié)料匹配難度大、計(jì)量偏差放大、拌合融合性差。本手冊(cè)從原材→設(shè)備→工藝→溫控→拌合→計(jì)量→質(zhì)檢→通病整改全鏈條解構(gòu)，逐項(xiàng)鎖定關(guān)鍵紅線指標(biāo)，做到每一步有標(biāo)準(zhǔn)、每一項(xiàng)有驗(yàn)證、每一處有管控

第一章 原材料端 關(guān)鍵控制點(diǎn)（源頭紅線）1.1 再生料 RAP 核心管控

1. 分級(jí)堆放：不同來源、不同老化程度、不同破碎規(guī)格分區(qū)隔離，嚴(yán)禁混堆。

2. 預(yù)處理標(biāo)準(zhǔn)：二次破碎 + 三級(jí)篩分，嚴(yán)控超規(guī)格大料，杜絕結(jié)塊、濕料、泥塊、建筑垃圾雜質(zhì)。

3. 指標(biāo)硬性要求：

• 含泥量≤1.0%

• 含水率≤2.0%（高含水直接拉低料溫、拖慢產(chǎn)能）

• 舊瀝青含量、軟化點(diǎn)、針入度每批次必檢，作為再生劑微調(diào)依據(jù)

1. 禁忌：雨淋料、發(fā)霉料、灰土混雜料嚴(yán)禁投入 80% 高摻生產(chǎn)。

1.2 新集料 + 礦粉

1. 粗細(xì)集料級(jí)配穩(wěn)定，壓碎值、砂當(dāng)量、磨耗值滿足 AC-13 上面層標(biāo)準(zhǔn)。

2. 細(xì)集料充足，彌補(bǔ) RAP 細(xì)料缺失，防止合成級(jí)配偏粗、空隙率超標(biāo)。

3. 礦粉：石灰?guī)r堿性礦粉，親水系數(shù)≤1，嚴(yán)禁使用回收粉塵替代，提升舊瀝青粘附性。

1.3 新瀝青 管控要點(diǎn)

1. 標(biāo)號(hào)匹配老化舊瀝青，進(jìn)場(chǎng)三大指標(biāo)復(fù)檢。

2. 加熱溫度恒定：155～165℃，禁止超溫老化、低溫粘稠掛壁。

1.4 專用再生劑（高摻核心核心）

1. 選用高相容性、慢揮發(fā)、深度軟化型再生劑。

2. 恒溫保溫儲(chǔ)存：120～140℃，保證流動(dòng)性與計(jì)量精度。

3. 基準(zhǔn)用量 0.25%，根據(jù) RAP 老化程度 ±0.05% 動(dòng)態(tài)微調(diào)，禁止大幅亂調(diào)。

第二章 拌合站設(shè)備系統(tǒng) 關(guān)鍵控制點(diǎn)（硬件保障）2.1 RAP 獨(dú)立加熱烘干系統(tǒng)

1. 高摻標(biāo)配：再生料獨(dú)立加熱段、加強(qiáng)型抄板 / 揚(yáng)料板，保證受熱均勻

2. 管控指標(biāo)：RAP 入鍋預(yù)熱溫度130～150℃，杜絕冷料夾生。

3. 日常點(diǎn)檢：燃燒器工況、火焰穩(wěn)定性、烘干筒磨損、漏風(fēng)漏料密封。

2.2 多組分精準(zhǔn)計(jì)量系統(tǒng)（80% 摻比重中之重）

1. RAP 料秤、新料秤、瀝青秤、再生劑計(jì)量泵每日班前校準(zhǔn)

2. 計(jì)量誤差紅線：集料 ±1%、膠結(jié)料 ±0.1%，高摻配下微小誤差會(huì)成倍放大質(zhì)量缺陷。

3. 再生劑管路全程保溫，防止低溫粘稠、脈沖下料、斷料、計(jì)量漂移。

2.3 攪拌主機(jī)拌合系統(tǒng)

1. 攪拌臂、襯板、葉片磨損定期檢查，間隙過大直接導(dǎo)致拌合不均、花白料。

2. 高摻專屬邏輯：延長(zhǎng)拌合時(shí)長(zhǎng)、優(yōu)化投料順序，不能沿用普通瀝青料參數(shù)。

2.4 除塵與環(huán)保配套

1. 高摻 RAP 粉塵量大，布袋除塵定時(shí)清灰，防止粉塵富集擠占細(xì)料、破壞級(jí)配。

2. 尾氣溫度、負(fù)壓穩(wěn)定控制，避免熱量流失影響整體溫控。

第三章 生產(chǎn)工藝邏輯 關(guān)鍵控制點(diǎn)（核心工藝）3.1 標(biāo)準(zhǔn)投料順序（高摻專用）

1. 第一步：80% 再生料 + 再生劑 預(yù)拌 10～15s

2. 第二步：投入 20% 新集料、礦粉干拌

3. 第三步：噴射新瀝青濕拌

核心原理：先讓再生劑包裹老化舊瀝青，完成軟化還原，再摻新料 + 新瀝青，杜絕新舊膠結(jié)料分層剝離。

3.2 拌合時(shí)間硬性標(biāo)準(zhǔn)

• 干拌 + 濕拌總拌合時(shí)長(zhǎng)≥50s

• 嚴(yán)禁為追產(chǎn)量壓縮拌合時(shí)間，是高摻混合料松散、強(qiáng)度不足的第一誘因。

3.3 四大溫度紅線（卡死不能超）

1. RAP 預(yù)熱溫度：130～150℃

2. 再生劑溫度：120～140℃

3. 新瀝青溫度：155～165℃

4. 成品混合料出廠：165～170℃

• ＜160℃：粘結(jié)差、壓實(shí)困難、水穩(wěn)差

• ＞175℃：舊瀝青二次老化、再生劑揮發(fā)失效、路面易開裂

3.4 摻比固化管理

1. 系統(tǒng)鎖定配比：RAP80%、新料 20%，禁止操作工隨意改參數(shù)。

2. 每小時(shí)調(diào)取生產(chǎn)數(shù)據(jù)曲線，核查下料流量、配比波動(dòng)，杜絕人為偷減再生劑、少加瀝青。

第四章 膠結(jié)料配比精準(zhǔn)管控（成本 + 性能雙控）4.1 基準(zhǔn)配方固化

• 新瀝青：1.4%

• 再生劑：0.25%

• 復(fù)合膠結(jié)料總量受控，依托舊瀝青殘留性能，實(shí)現(xiàn)低成本高摻。

4.2 動(dòng)態(tài)微調(diào)規(guī)則（禁止盲目亂改）

1. RAP 偏老化、針入度偏低：再生劑 + 0.05%

2. 混合料偏干、松散：微量上調(diào)新瀝青

3. 混合料過黏、壓實(shí)困難：再生劑 - 0.05%

4. 所有調(diào)整記錄臺(tái)賬、留樣對(duì)比、試驗(yàn)室驗(yàn)證

第五章 過程質(zhì)量 保姆級(jí)驗(yàn)證要點(diǎn)（逐車 / 每臺(tái)班）5.1 現(xiàn)場(chǎng)表觀快速判定（肉眼快速驗(yàn)收）

1. 無花白料、無結(jié)團(tuán)、無粗細(xì)料離析

2. 色澤均勻，新舊料融合一致，無明顯黑白分層

3. 無冒青煙、無焦糊異味（超溫老化信號(hào)）

5.2 過程高頻檢測(cè)

1. 溫度：每車三點(diǎn)測(cè)溫（頭 / 中 / 尾），整車溫差≤10℃

2. 篩分：每 2 小時(shí)一次合成級(jí)配，0.075mm 通過率嚴(yán)控 ±2% 偏差

3. 瀝青含量：燃燒法抽檢，偏差≤±0.3%

4. 馬歇爾指標(biāo)（每日必驗(yàn)）

• 空隙率：3%～6%

• 穩(wěn)定度≥8kN

• 飽和度、流值合規(guī)

1. 水穩(wěn)定性：凍融劈裂強(qiáng)度比≥75%，高摻料重點(diǎn)防滲水、剝落。

5.3 離析專項(xiàng)控制

1. 放料采用三次卸料法，減少大骨料分離

2. 運(yùn)輸全程覆蓋篷布，保溫、防降溫、防雨淋

3. 料倉、溜管定期清理，防止積料結(jié)塊影響下料均勻性。

第六章 高頻通病 + 一鍵整改方案（現(xiàn)場(chǎng)直接用）

1. 混合料松散、成型差原因：再生劑不足、拌合時(shí)間短、料溫偏低整改：延長(zhǎng)預(yù)拌、提高 RAP 預(yù)熱、小幅補(bǔ)加再生劑

2. 混合料過黏、粘連料車、碾壓粘輪原因：再生劑超量、溫度偏高整改：降低再生劑摻量、嚴(yán)控出廠溫度上限

3. 級(jí)配波動(dòng)大、忽粗忽細(xì)原因：RAP 篩分不均、料倉混料、計(jì)量漂移整改：鎖死料倉、加強(qiáng)篩分、重新校準(zhǔn)秤體

4. 產(chǎn)能下降、時(shí)產(chǎn)不足原因：RAP 潮濕結(jié)塊、加熱不足、堵料整改：嚴(yán)控來料含水率、清理堵料、優(yōu)化烘干火力匹配

5. 路面后期易開裂原因：舊瀝青二次老化、再生劑配伍差整改：嚴(yán)控最高溫度、固定合格再生劑型號(hào)、不超溫生產(chǎn)

第七章 臺(tái)賬留痕與標(biāo)準(zhǔn)化管理（合規(guī) + 可追溯）

1. 建立四本臺(tái)賬：

• 原材料進(jìn)場(chǎng)檢驗(yàn)臺(tái)賬

• 設(shè)備點(diǎn)檢 + 計(jì)量校準(zhǔn)臺(tái)賬

• 生產(chǎn)參數(shù)（溫度、配比、拌合時(shí)長(zhǎng)）運(yùn)行臺(tái)賬

• 試驗(yàn)室檢測(cè)與配比調(diào)整臺(tái)賬

1. 每班班前技術(shù)交底，明確 80% 高摻禁忌、紅線指標(biāo)、異常上報(bào)流程。

2. 異常料、不合格料單獨(dú)隔離、嚴(yán)禁上路，做到閉環(huán)處置。

文末總結(jié)

80% 超高摻再生料生產(chǎn)，不是簡(jiǎn)單比例疊加，而是系統(tǒng)工藝重構(gòu)。核心邏輯：好原料打底 + 設(shè)備專項(xiàng)適配 + 再生劑精準(zhǔn)配伍 + 溫控卡死紅線 + 拌合時(shí)序優(yōu)化 + 高頻過程驗(yàn)證。本手冊(cè)完全貼合你現(xiàn)場(chǎng) AC-13、165–170℃、230 噸 / 時(shí)產(chǎn)實(shí)際工況，可直接打印成冊(cè)，作為：班前交底手冊(cè)、崗位操作標(biāo)準(zhǔn)、巡檢檢查表、技術(shù)對(duì)標(biāo)文件、項(xiàng)目驗(yàn)收資料附件。

2026

長(zhǎng)按識(shí)別二維碼更多精彩

---

聲明：本文系轉(zhuǎn)載自互聯(lián)網(wǎng)，請(qǐng)讀者僅作參考，并自行核實(shí)相關(guān)內(nèi)容。若對(duì)該稿件內(nèi)容有任何疑問或質(zhì)疑，請(qǐng)立即與鐵甲網(wǎng)聯(lián)系，本網(wǎng)將迅速給您回應(yīng)并做處理，再次感謝您的閱讀與關(guān)注。
