按照《集團公司安全生產治本攻堅三年行動實施方案（2024—2026年）》總體要求，積極研發并推廣應用新技術、新工藝、新裝備、新手段，淘汰影響安全的生產工藝和生產裝備，中國煤炭科工集團常州研究院有限公司通力協作，對組合開關的高壓測試環節開展自動化改造。

文章來源：《智能礦山》2026年第3期“革新·改造”欄目

第一作者：吳琦，工程師，主要從事生產技術、工裝制作等相關工作。E-mail：76411584@qq.com

作者單位：中煤科工集團常州研究院有限公司

引用格式：吳琦，盛曦，王飛，等.高壓自動測試平臺的研制與應用 —— 組合開關自動測試工裝的推廣應用 [J]. 智能礦山，2026，7（3）：45-51.

點擊文末左下角閱讀原文，免費下載閱讀pdf全文

關注微信公眾號，了解更多礦山智能化建設進展

經過技術現狀調查、設定目標、原因分析、確定主要原因、制定可行性對策、實施對策并進行效果檢查等環節，通過研究各類自動測試技術的工作原理，合并部分測試環節，開發了自動測試平臺及上位機軟件程序，研制出組合開關自動測試平臺，實現QJZ2系列組合開關的耐壓一鍵測試、功能及保護試驗自動控制、老化監測、自動診斷，測試結果與條碼信息綁定并自動保存到相應的數據記錄文件中，有效解決了高壓組合開關產品高壓測試時間長、人工操作復雜，存在較大的安全風險等問題，實現了QJZ2系列組合開關高壓測試遠程自動控制。

傳統測試安全風險

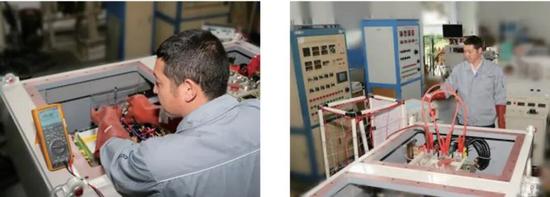

組合開關產品的額定輸入電壓最高為3 300 V，開展耐壓性能試驗時，試驗電壓最高為18 kV，危險系數極高。測試人員即便嚴格落實規定防護措施、全程遵循安全管理規范開展作業，但因所有接線、插件插拔等操作完全依賴人工完成，依舊存在較大安全風險，傳統測試安全風險場景如圖1所示。


圖1 傳統測試安全風險場景

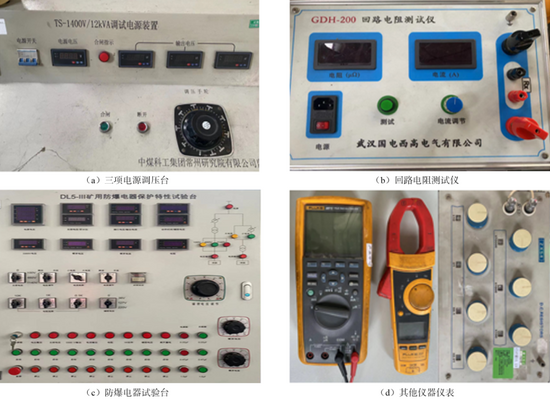

測試組合開關產品時，需用到多種測試設備與儀器儀表，包括電源調壓臺、防爆電氣保護特性試驗臺、回路電阻測試儀、電流發生器等，各類設備接線布設后，高壓測試現場復雜，存在安全隱患，組合開關產品測試儀器儀表如圖2所示。

圖2 組合開關產品測試儀器儀表

組合開關產品的性能測試包含20個大項，上百個參數，長時間的頻繁操作，存在測試人員因疲勞造成誤操作發生觸電事故的風險隱患。因此，開發可實現高壓測試遠程自動控制的自動測試平臺是解決上述安全風險的有效措施。

高壓自動測試平臺開發技術性指標

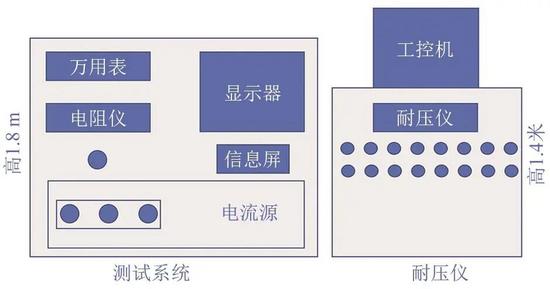

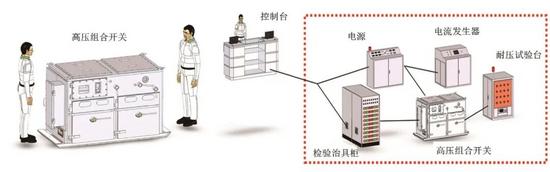

基于工業以太網+CANopen協議實現高壓測試遠程控制，支持權限分級管理；具備通用性，相同主回路開關采用標準化治具（含可配置探針矩陣）完成測試；自動化程度高，僅治具裝卸及機械閉鎖需人工介入，其余流程全自動化閉環，測試系統結構示意如圖3所示。


圖3 測試系統結構示意

2.1 硬件要求

硬件系統核心實現測試指令下發、響應信號采集（采樣率≥100 kHz）及通道高速切換，滿足以下要求。

（1）基本要求

程控要求：配置設備支持SCPI指令集，實現參數遠程程控與校準，同步誤差≤ 1 ms。

模塊化要求：采用CPCIe架構，模塊間通過背板總線（速率≥1 Gbit/s）交互，支持熱插拔擴展。

量程、容量要求：CPU主頻≥3.0 GHz、內存≥16 GB、SSD≥1 TB；儀器精度≤±0.1%FSR，滿足被測件全量程覆蓋。

（4）信號類型及通道要求：支持RS485（Modbus-RTU，波特率1 20~115 200 bit/s）、RS232、USB3.0、CAN 2.0B及千兆網口；通過RS485控制電源臺，實現±1%精度的升降壓及停送電。

故障自診斷要求：集成回路阻抗檢測與通道連通性診斷，故障定位精度≤1個模塊，支持診斷日志導出。

（2）接口要求

采用IEC61076標準防呆連接器，工裝接口帶鎖緊機構，接觸電阻≤50 mΩ。

（3）結構要求

耐壓/性能測試均采用機柜式設計，電氣間隙≥12 mm（GB/T 16935.1）；耐壓機柜高1.4 m（IP23），性能機柜高1.8 m（IP32）。

機柜配備承重≥500 kg帶剎車萬向輪，水平調節精度±0.5 mm/m；表面印制定制標識及LOGO，采用抗刮耐磨涂層。

優化人機工程設計，集成強制風冷（溫升≤30 K），支持模塊化拆卸，重心偏移≤5%機柜寬度。

耐壓平臺采用10 kV級環氧絕緣臺面，高度750±50 mm（GB/T 14774），掃描槍及顯示器符合人體工學。

配置急停按鈕（響應≤10 ms）、30 mA漏電保護器，三色LED警示燈（紅/黃/綠對應故障/待機/運行）。

2.2 軟件系統環境要求

軟件實現參數配置、儀器管控、數據采集、結果判定及報告生成，核心要求包括以下2個方面。

運行平臺要求：基于Windows10，通過FTP+MQTT雙協議冗余上傳數據至服務器。

設計要求：采用LabVIEW NXG模塊化開發，包含測試管理、用戶管理、系統管理、故障診斷、流程配置及報表模塊，模塊間響應時延≤200 ms。

2.3 軟件功能設計要求

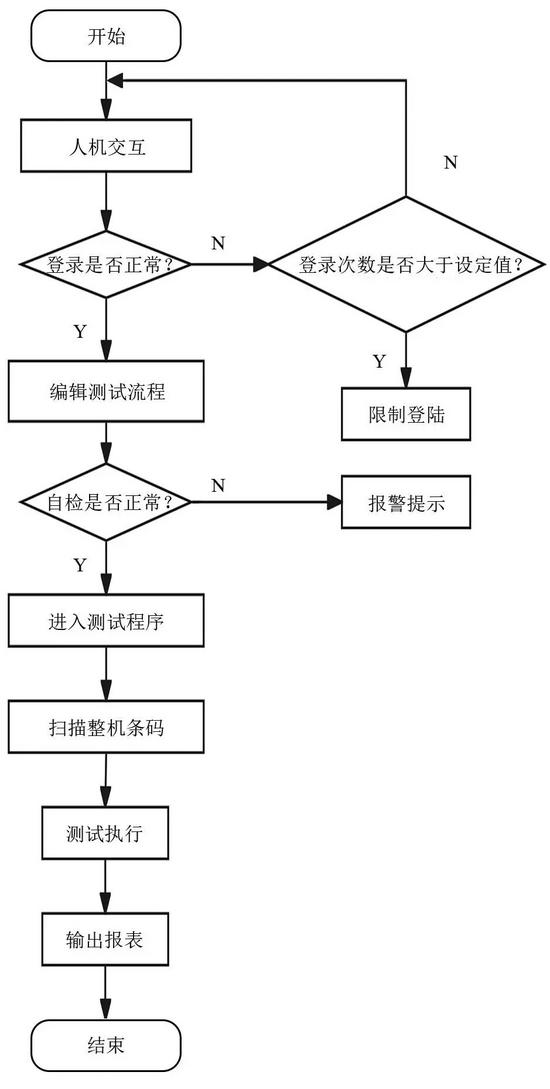

高壓自動測試平臺的軟件功能設計要求主要包括以下3個方面，組態化設計，響應≤500 ms；背景色RGB（240，240，240），警示色符合GB 2893，含操作引導及安全鎖止邏輯，系統軟件的操作流程如圖4所示。


圖4 系統軟件的操作流程

人機界面：組態化設計，響應≤500 ms；背景色RGB（240，240，240），警示色符合GB 2893，含操作引導及安全鎖止邏輯。

產品適配：支持QJZ2全系列，參數符合GB/T 14048.1，實現測試全覆蓋。

智能制造拓展：預留OPC UA接口對接MES，支持設備狀態實時上傳（時延≤1 s）采用插件化架構，預留測試通道及參數配置接口，兼容QJZ3等后續型號；支在線升級，適配智能工廠人機交互安全標準。

高壓自動測試系統及軟件指標

3.1 系統配置

電源電壓AV380 V/50 Hz/3 ?（波動±10%），總容量40 kVA（功率因數≥0.9）；通信接口含RS485（Modbus-RTU）、RS232、CAN 2.0B、千兆網口；測試QJZ2系列整機，基于LabVIEW 2023開發界面，集成NI-DAQmx驅動。采用≥200 A交流接觸器切換電流回路，≤5 ms響應繼電器切換測控點位；主回路用GB/T 19582快速連接器，控制回路用≥50 N吸附力磁吸連接器。通過RS485配置被測件參數，CAN協議遠程控制程控設備，WiFi 802.11ac上傳數據（速率≥100 Mbit/s）。

3.2 系統功能

（1）預接點位后，一鍵啟動耐壓測試（0～10 kV可調，升壓速率1～10 kV/s）。

（2）通過RS485總線獨立控制6套電源臺，±1%精度升降壓，10 Hz頻率采集數據。

（3）參數預存于SQLite數據庫，掃碼槍（識別精度≥0.1 mm）確認型號后一鍵調用配置。

（4）自動完成快速試驗（脈沖10～100 ms）、漏電（0～100 mA恒流）、短路（固態繼電器觸發）及絕緣（1 MΩ～10 GΩ）試驗。

（5）漏電閉鎖/解鎖試驗自動化，交流阻抗法測絕緣電阻（精度±2%），超差報警。

（6）鎢鋼頂針+磁吸治具引出九芯盤線路，自動完成先導測試、觸點通斷及網口速率檢測。

（7）輔助電源試驗：0～220 V可編程電源供電，測試漏電閉鎖/保護及過載（0.1～1 A/s加載）。

（8）電流校準（±0.05%FSR標準源）及過載/短路/缺相試驗；通過差分放大器（輸入阻抗≥100 MΩ）測電壓差，計算回路電阻并判定。

（9）控制電源臺完成主回路測試、1.1倍額定電壓8 h老化試驗，同步監測器件溫度（-20～150 ℃，精度±0.5 ℃）。

（10）自動生成帶數字簽名的PDF報告（含人員、時間、數據），F(xiàn)TP上傳成功率≥99.9%。

（11）通過OPC UA接口無縫對接MES系統。

高壓自動測試系統研制過程

4.1 硬件選型與組裝

依據硬件技術指標開展核心器件選型工作，重點核查器件參數的符合性與穩定性。CPU選用主頻3.2 GHz的工業級處理器，搭配16 GB DDR4內存及1 TB SSD固態硬盤，確保系統運算與存儲能力達標；采用支持SCPI指令集的程控電源、高精度數據采集卡等設備，其儀器精度控制在±0.08%FSR，優于預設的±0.1%FSR標準。接口器件統一采用IEC 61076標準防呆連接器，主回路選用GB/T 19582快速連接器，控制回路配備吸附力60 N的磁吸連接器，經檢測接觸電阻均≤45 mΩ，滿足接觸電阻≤50 mΩ的要求。

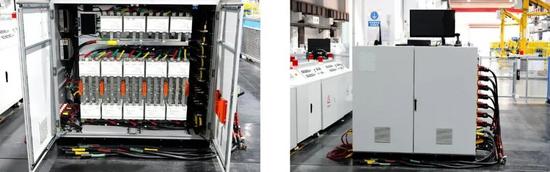

機柜制作嚴格遵循結構設計規范，耐壓與性能測試機柜分別按1.4 m（IP23）和1.8 m（IP32）高度加工，內部布局充分保障電氣間隙≥12 mm，符合GB/T 16935.1標準。機柜底部安裝承重500 kg的帶剎車萬向輪，調節水平精度至±0.3 mm/m；表面噴涂抗刮耐磨涂層并印制定制標識，集成強制風冷系統，實測溫升≤28 K。耐壓平臺裝配10 kV級環氧絕緣臺面，調整高度至750 mm標準值，同步安裝響應時間8 ms的急停按鈕、30 mA漏電保護器及三色LED警示燈，構建完整的硬件安全防護體系。最后完成CPCIe架構模塊組裝，通過背板總線實現模塊間1 Gbit/s速率交互，所有硬件組裝完成后進行通電前的絕緣電阻檢測與外觀核查，硬件選型與組裝如圖5所示。


圖5 硬件選型與組裝

4.2 軟件開發與調試

軟件開發基于Windows 10系統與LabVIEW 2023平臺，采用LabVIEW NXG模塊化架構搭建程序框架，劃分測試管理、用戶管理、系統管理、故障診斷、流程配置及報表6大核心模塊。測試管理模塊嵌入SQLite數據庫，預存QJZ2全系列產品測試參數，開發條碼識別接口，實現掃碼槍（識別精度0.08 mm）精準調用對應參數；用戶管理模塊設置3級權限分級機制，不同權限用戶對應不同操作范圍，保障系統操作安全。

重點開發遠程控制與數據交互功能，基于工業以太網+CANopen協議實現測試指令遠程下發，通過RS485（Modbus-RTU）總線控制電源臺，實現±0.8%精度的升降壓及停送電控制，優于±1%的精度要求；集成FTP+MQTT雙協議冗余上傳模塊，確保數據上傳延遲≤0.8 s。人機界面按組態化要求設計，背景色設置為RGB（240，240，240），警示色嚴格遵循GB 2893標準，添加操作引導彈窗與安全鎖止邏輯，界面響應時間實測≤450 ms。

軟件調試分模塊開展，先獨立測試各模塊功能，修復參數調用異常、權限管控失效等問題；再聯調模塊，優化模塊間數據交互邏輯，將模塊間響應時延控制在≤180 ms；最后調試故障診斷功能，通過模擬回路故障、通道異常等場景，驗證系統故障定位精度均≤1個模塊，診斷日志導出功能正常，組合開關自動測試系統界面如圖6所示。

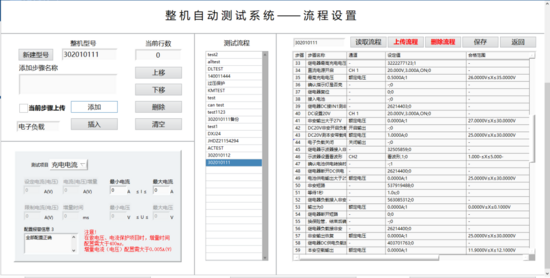

圖6 組合開關自動測試系統界面

4.3 系統集成與聯調

硬件與軟件的獨立調試后，開展系統集成工作。將軟件程序安裝至工業控制主機，完成與數據采集卡、程控電源、掃碼槍等硬件設備的驅動適配，通過CAN協議實現遠程控制程控設備，借助WiFi 802.11ac實現數據上傳（速率實測≥110 Mbit/s）。安裝標準化治具（含可配置探針矩陣），采用鎢鋼頂針+磁吸治具引出九芯盤線路，完成測試平臺與QJZ2系列組合開關的精準對接，確保治具裝卸便捷且連接穩定，系統聯調包括以下3個步驟。

（1）空載調試：驗證高壓測試回路無短路、漏電問題，遠程控制指令響應正常。

（2）模擬負載測試：對耐壓測試（0～10 kV可調，升壓速率1～10 kV/s）、漏電試驗（0～100 mA恒流）等核心功能進行測試，優化測試參數與流程邏輯。

（3）樣機實測調試：選取3臺不同型號的QJZ2系列組合開關進行全流程測試，重點驗證測試精度、數據記錄完整性及報告生成準確性。針對聯調中發現的老化試驗溫度監測偏差問題，優化溫度傳感器安裝位置，將監測精度提升至±0.4 ℃；解決部分測試步驟銜接卡頓問題，通過優化程序代碼使測試流程更加順暢，實現僅治具裝卸及機械閉鎖需人工介入，其余流程全自動化閉環。

高壓自動測試系統應用成效

5.1 本質安全

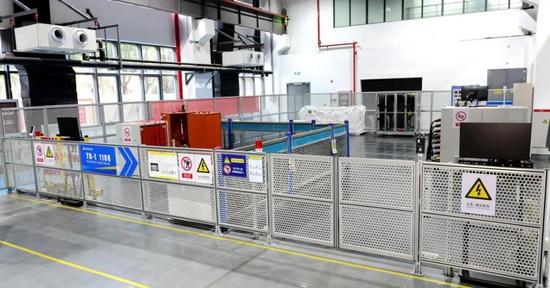

高壓組合開關的絕緣耐壓測試需施加18 kV 試驗電壓，電氣性能測試需覆蓋 660～3 300 V的三相交流電壓區間。人工測試模式下，操作人員需近距離接觸高壓測試回路，極易引發電弧放電、觸電等安全事故，存在安全隱患。采用自動測試平臺后，測試人員僅需在通電前通過快接治具，完成測試平臺與待測產品的精準對接，隨后撤離高壓通電區域，由系統全程遠程操控測試流程，規避人為操作風險，實現了該測試環節的本質安全，對策實施前后對比如圖7所示，組合開關調試區域完全隔離如圖8所示。


圖7 對策實施前后對比


圖8 組合開關調試區域完全隔離

5.2 自動測試

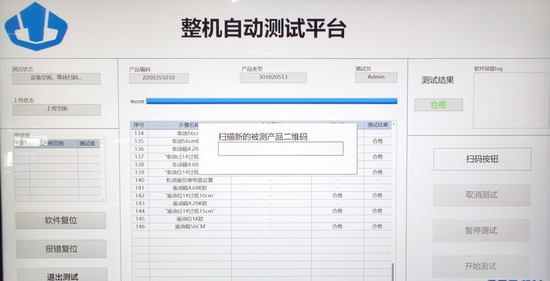

自動測試平臺操作簡單，實現了18項測試步驟、數百個測試參數的自動測試，避免測試人員因疲勞造成誤操作而發生觸電事故，自動測試時測試系統界面如圖9所示。


圖9 自動測試時測試系統界面

5.3 經濟效益

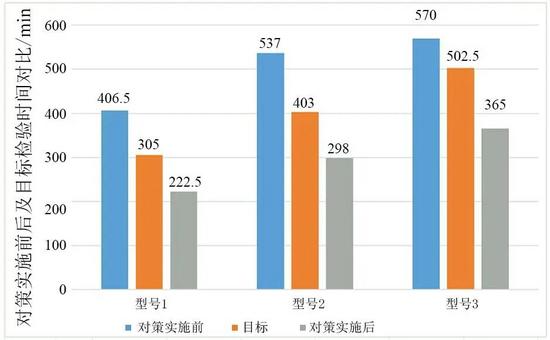

高壓組合開關自動測試平臺，可省去人工測試模式下重復接拆線、頻繁切換測試設備等冗余操作，縮減測試準備階段的工時；平臺通過內置程序，整合與優化測試流程，刪減無效等待步驟，進一步壓縮整體測試周期，對策實施前后及目標測試時間對比如圖10所示。


圖10 對策實施前后及目標測試時間對比

經統計核算，自動測試模式相較人工測試平均工時節省 45%，遠超原定25% 的優化目標，技術改進成效顯著。產能釋放效應凸顯，設備年產量可由原來的100臺提升至182臺，基于單臺設備測試成本與產能增益測算，每年僅測試工序可創造直接生產效益約23.5萬元。

結語

依托長期生產實踐積累的安全生產經驗，聚焦高壓測試環節的痛點問題開展技術攻關，成功開發出組合開關自動測試平臺。在平臺研發與應用過程中，深入探索高壓電氣設備自動測試技術路徑，通過 “人機隔離、遠程管控”的模式創新，實現了組合開關高壓測試環節的本質安全。該技術革新為企業安全生產筑牢防護屏障，積累了自動化、智能化技術賦能工業生產安全的實踐經驗，為同類高壓測試場景的技術升級提供了可借鑒的參考范例。
