底護板安裝在電池包最下方，是電池包底部安全防護的第一道防線。它的核心使命很明確：抵御托底、刮蹭、碎石沖擊，防止外界異物直接侵入電池包內部損傷電芯或液冷板等關鍵部件。

一、底護板的定位與作用

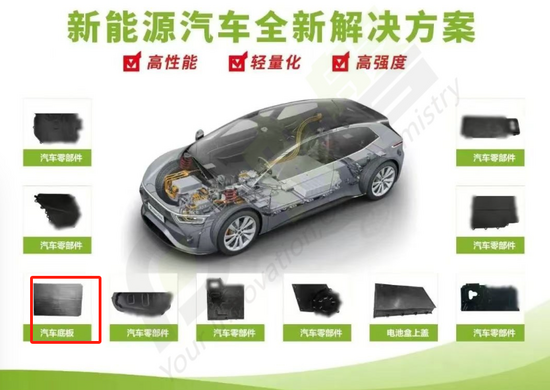

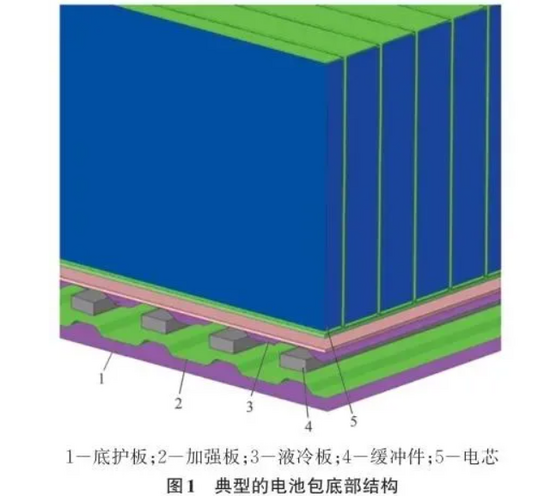

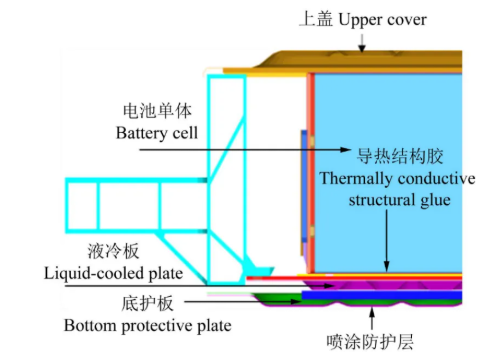

從結構組成來看，電池包一般由上殼體、下殼體、密封系統、液冷板、底護板五個部分構成。

底護板雖然是"外掛"在最下方的結構件，但其安全意義重大——據統計，在引發熱失控的碰撞事故中，高達70%源于車輛底部的撞擊

二、底護板的類型與材料體系

底護板材料經歷了從簡單金屬板到復合材料裝甲的技術演進，目前行業主流方案可分為三大類：

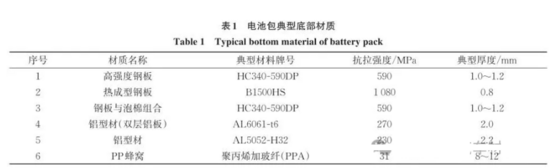

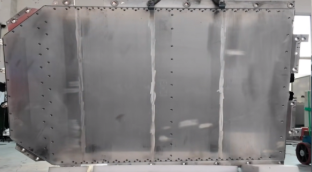

1. 鈑金底護板（鋼制）

以高強鋼（如CR950PPDP、DP590/780）為原材料，通過沖壓成型+焊接制成。優勢在于機械強度高、工藝成熟、成本低；表面通常噴涂0.5~1.2mm PVC防石擊涂層或聚脲涂層。

缺點：重量大，對續航里程影響明顯。早期采用普通鋁板、普通鋼板時，實踐中發現強度偏弱，托底碰撞后開裂的情況并不少見。

2. 鋁型材底護板

常用6系鋁合金，單板或雙層鋁板結構，經攪拌摩擦焊接（FSW）成型。重量僅為鋼材的約1/3，輕量化優勢顯著，防腐性能出色。極氪001等車型采用了更復雜的雙層鋁板結構來兼顧輕量化與抗托底能力。

厚度參考：鋁板約2~5mm，鋼板約1.0~1.5mm。

3. 復合材料底護板

當前行業發展最活躍的方向，主要包括：

• 纖維增強復合材料（玻纖/碳纖+樹脂基體）：比強度極高，減重效果顯著?？Z科技采用HP-RTM工藝的復合材料底護板，相較鋼板方案減重50%。

• 芳綸復合材料：重量僅為鋼絲的1/5，抗沖擊測試能量達700~1300J，遠超國標近5~9倍。仰望U9等高端車型已有應用。

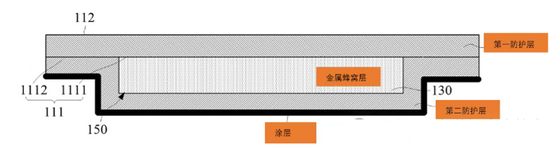

• "三明治"夾層結構：上下層復合材料+中間金屬/蜂窩芯層+涂層。吉利神盾金磚電池采用上下復合材料+中間DP980高強鋼的2.4mm三明治結構，抗刺穿能力提升2倍以上。比亞迪專利披露了由兩層防護層夾金屬蜂窩層并涂覆聚脲涂層的方案。



多層復合的典型代表：PP+玻纖面板+PP蜂窩芯+高強鋼板四層結構，吸能效果好且防腐性能突出；PP+鋼+PP三層結構厚度僅2.6~3mm，空間利用率高。

三、底護板防護指標與安全標準1. 國標要求

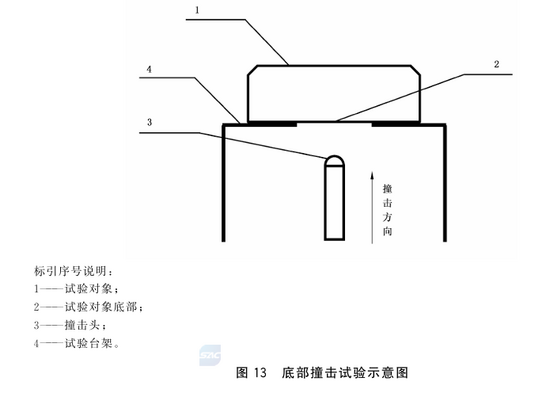

GB 38031-2025（2026年7月1日強制實施）首次引入底部撞擊專項測試

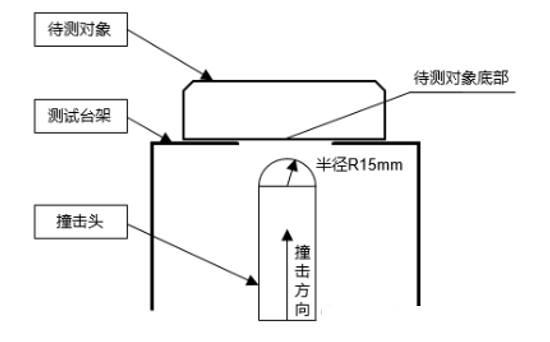

• 撞擊頭：直徑30mm半球形鋼頭

• 撞擊能量：150J

• 方向：+Z方向

• 撞擊位置：制造商提供的3處風險點位（前、中、后）

• 判定條件：無破裂、無脫落、無泄漏、無起火爆炸，絕緣電阻≥100Ω/V

此前行業多采用120J撞擊+25kN擠壓指標，新國標已提升至150J。

2. 碰撞工況分類

• 刮底工況（X向）：對應車輛正面撞擊障礙物場景，與整車底部護板、懸架、離地間隙、防撞梁強相關

• 托底工況（Z向）：對應飛石、地面障礙物等異物從下方撞擊場景

3. 實車動態測試

動態場景下需承受35km/h車速下直徑150mm半球頭壁障的撞擊；靜態場景下需抵御直徑30mm鋼球150J能量三次撞擊，絕緣電阻不低于100Ω/V。

四、底護板結構設計與關鍵參數1. 厚度設計

厚度是最直接的設計變量。矩形截面彎曲剛度公式：I = w·t3/12，厚度t對剛度的影響為立方關系，增加厚度非常有效。

典型厚度范圍：

• 鋼制：0.7~1.5mm（專利建議0.7~1.2mm）

• 鋁制：2.0~5.0mm

• 復合：3.0mm以上（PPA方案8mm用于輕量化研究）

鋁合金底板DOE優化案例中，將上板厚度設為2.50mm、下板2.75mm、肋厚2.50mm的方案，質量減小10%且滿足要求。

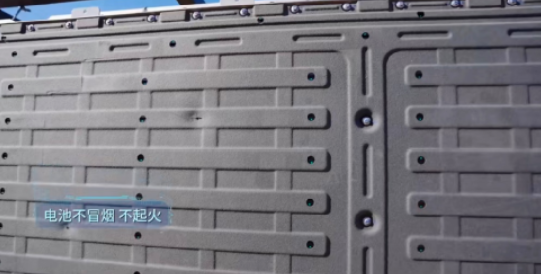

2. 加強筋設計

為保證防護效果和NVH模態要求，底護板上需設計合理的加強筋。

• 橫向+縱向交錯沖筋槽結構：橫向沿長度方向，縱向沿寬度方向，互相交錯，開口朝向電池包內側，可在降低厚度的同時保證強度，提高能量密度。

• 加強筋高度范圍建議1.7~5mm，既增強局部剛度又避免過度增加包體厚度。

• 靜力分析案例顯示：將2條加強筋增至3條、并將一條置于底板中心部位，可有效減小中心變形量，最大應力降幅達58%以上。

3. 緩沖與防護空間

一般防護空間為15~20mm，由導熱膠+冷板+MPP+底護板共同構成。小米CTB方案宣稱配置15mm緩沖層高回彈泡棉+8層底部防護結構。

4. 固定與安裝

底護板兩側和前后應有固定點，中部不低于4個固定點與電池底殼相連。連接方式包括螺栓連接、鉚接、卡扣結構等。東風本田申請的快裝無螺栓方案通過滑塊+滑槽+C型卡槽+中空凸起實現雙重密封。

5. 密封設計

底護板與電池包之間可安裝密封圈滿足IPX7水密要求，否則需設計多個泄水孔。雙重密封圈（內圈+外圈）結構可提供冗余密封保障。

五、仿真分析與試驗驗證

1. 仿真建模

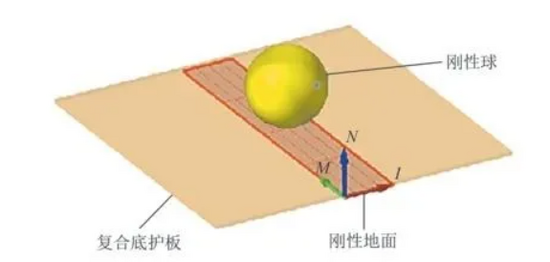

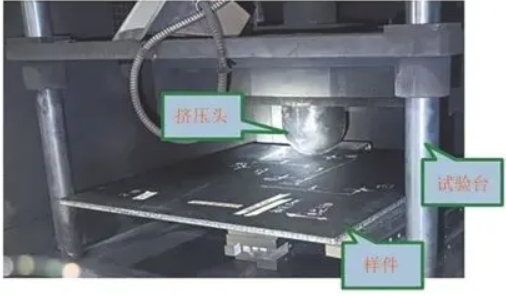

完成底護板設計后，需進行Z向25kN擠壓或150J/120J沖擊仿真。球擊位置需覆蓋冷板接頭、模組、匯流排、熔斷器、BDU、BMS等薄弱位置，考察底護板、液冷板、電芯殼體的塑性應變是否超標。

常用軟件：RADIOSS、LS-DYNA、ANSYS。

2. 試驗驗證流程

材料級擠壓試驗→模型標定→整包底部球擊/臺架試驗→實車驗證。

以PPA復合材料為例：材料級擠壓試驗獲得力-變形曲線用于標定仿真模型，仿真誤差<5%，再通過整包球擊驗證。

3. 輕量化優化

通過DOE試驗設計、拓?fù)鋬?yōu)化等方法，在多目標約束（侵入量<閾值、質量最小化）下優選方案。某輕量化研究顯示，8mm PPA復合材料電芯侵入量僅5.205mm，質量1.628kg，為最優解。

小米SU7底護板開裂事件：拆解發現麒麟電池和神行電池底護板均出現托底開裂，麒麟電池底護板粘貼的云母板已產生形變，F(xiàn)PC和電芯Busbar變形，電芯防爆閥處漏液，電壓降為0.156V表明電芯失效。這提示了底護板設計裕度和多層防護的重要性。

吉利神盾金磚電池：三明治盔甲式底護板（復合+DP980鋼+復合），前設低于電池15mm的獨立防撞梁，抗刺穿能力提升2倍以上。

底護板設計的核心矛盾在于：防護性能 vs 輕量化 vs 成本。材料從鋼→鋁→復合材料的升級是大勢所趨，結構設計從單層板→加強筋→三明治夾層→非牛頓流體填充的演進持續推動防護能力提升。隨著GB 38031-2025的實施，底部撞擊將成為強制考核項，底護板作為電池包"隱形鎧甲"的地位將進一步凸顯。
