針對當前煤礦工程專題地圖過度依賴CAD瑣、成本高、跨平臺適配性差等問題，研發了1套煤礦圖件管理與GIS 轉換、專題圖管理、地理標繪、礦圖服務發布及數據展示CAD數據到GIS服務的快速轉換與一體化集成。以某煤礦災害監測一張圖項目為應用案例表明：本平臺可提升GIS一張圖構建效率與精度，降低建設成本，同時解決煤礦群場景統一坐標系展示與獨立空間計算兼容問題。研究成果可為中小型煤礦及相關技術單位提供高效技術支撐，為煤礦智能化建設夯實時空數字底座，助力煤礦生產管理與決策科學化、精細化發展。

文章來源：《智能礦山》2026年第3期“學術園地”欄目

第一作者：王超，工程師，現任中煤科工集團信息技術有限公司數字化技術服務事業部軟件產品經理，主要從事礦用裝備工業互聯網標識解析、煤礦GIS、煤礦復合災害等方面研究工作。E-mail：wangchao@cctegitc.com

作者單位：中煤科工集團信息技術有限公司；西安科技大學

引用格式：王超，王斌.煤礦輕量級 GIS 一張圖服務快速構建研發與應用 [J]. 智能礦山，2026，7（3）：87-92.

點擊文末左下角閱讀原文，免費下載閱讀pdf全文

關注微信公眾號，了解更多礦山智能化建設進展

在煤礦領域，準確、高效的地理信息系統（GIS）對于礦井的安全生產和智能化建設至關重要。工程專題地圖通常采用CAD制圖方式，將CAD圖件中的數據高效提取并轉化為GIS服務，為礦井空間對象創建提供支持、擴展業務屬性并集成安全生產實時數據，面臨著諸多挑戰。傳統的基于ArcGIS和SuperMap平臺的轉換方式存在過程繁瑣、成本較高且跨平臺運行能力不足等問題，為此，研發煤礦GIS一張圖快速構建平臺具有重要的現實意義。

煤礦GIS一張圖的重要性

（1）為礦井空間對象創建提供支持

煤礦GIS一張圖可以整合各種地理信息和礦井?dāng)?shù)據，為創建礦井空間對象提供準確的位置和屬性信息。將CAD圖件中的數據轉化為GIS服務，實現精準標繪礦井巷道、采掘工作面、設備設施等主要空間對象位置和實時關注業務動態，此為簡易版的煤礦生產數字孿生環境。

（2）擴展業務屬性數據

GIS一張圖可以展示地理空間信息，集成各種業務屬性數據，包括地形地質、采掘動態、設備狀態、人員位置、設備屬性等，實現對煤礦生產過程的全面監控和管理，提高決策的科學性和準確性。

（3）集成安全生產實時數據

GIS一張圖可集成各種安全生產實時數據，包括安全監控、工業視頻、人員定位（基站、定位卡、水害監測（長觀孔水文水溫、涌水量監測、降雨量監測、排水量監測、水泵開停）、束管監測、粉塵監測、沖擊地壓監測等。分析實時監測數據，及時發現全礦井安全生產環境動態，預警和報警各類災害、風險和隱患，以便煤礦和監管監察單位采取及時有效的措施進行預防和處理，保障礦井的安全生產。

礦圖WebGIS應用現狀

北京龍軟科技股份有限公司（簡稱龍軟科技）研發的LongruanGIS軟件，構建了制圖與GIS深度融合的煤礦GIS新型應用模式，形成了龍軟制圖、空間地理數據庫和一張圖協同服務體系。該軟件支持制圖數據選擇性入庫、地理數據庫數據反向輸出至CAD自動成圖，可有效提升繪圖效率與煤礦測繪數據管理水平，既延續了CAD制圖的符號化規范，也能滿足智慧礦山建設中煤礦GIS空間數據庫的基礎構建需求。其一體化整體解決方案，具備完整的煤礦GIS應用能力，采用該方案可實現礦井圖紙在龍軟GIS平臺上的統一更新與管理。

華夏天信智能物聯股份有限公司（簡稱華夏天信）的智慧化礦山操作系統Red-MOS搭載自研GIS方案，基于AutoCAD進行二次開發，保留了AutoCAD的制圖習慣，構建了制圖與礦圖服務相結合的應用模式，適配現有CAD制圖工作流程。

ArcGIS、SuperMap等通用GIS平臺具備全面的GIS基礎功能與成熟的技術體系，可支撐專業領域礦圖服務的定制化構建，在通用地理信息處理、空間分析等方面具備成熟應用能力。

當前，不同GIS方案在應用場景適配性上各有特點：龍軟科技、華夏天信的相關方案更適配整體化、一體化的礦山數字化建設需求；ArcGIS、SuperMap等商業通用平臺，在煤礦礦圖專項應用中，對數據轉換操作、人員技術水平有一定要求，相關授權及維護成本有相應標準，且在多環境適配方面存在一定的場景限制。

基于此，面向中小型煤礦、以及需要煤礦GIS承載專業功能的廠商與研究單位，在數字化生產管理與專業化業務開展過程中，對輕量化、低成本、易適配的煤礦一張圖構建方式存在實際應用需求。

煤礦GIS一張圖快速構建平臺的設計

煤礦GIS一張圖快速構建平臺在設計層面著重考慮讓用戶僅需上傳1個巷道關系圖，即可將其轉化為地圖服務，供其他服務調用。過程中的格式轉換、圖層拆分、坐標轉換、服務發布等全部通過系統自動完成。并且適用于煤礦群地圖服務在同一個坐標體系下展示和GIS應用分析。

3.1 煤礦GIS一張圖快速構建平臺架構

煤礦GIS一張圖快速構建平臺采用前后端分離開發，在前端開發中采用了WebGIS框架Mapbox以及Vue.js框架。后端采用Spring Boot框架，并使用GeoServer對所有圖層服務進行管理和自動化發布。前端展示層主要實現地圖的可視化展示和交互操作；業務邏輯層負責處理各種業務邏輯和數據處理任務；數據存儲層采用關系型數據庫和文件系統相結合的方式，存儲地圖數據和業務數據，平臺架構如圖1所示。

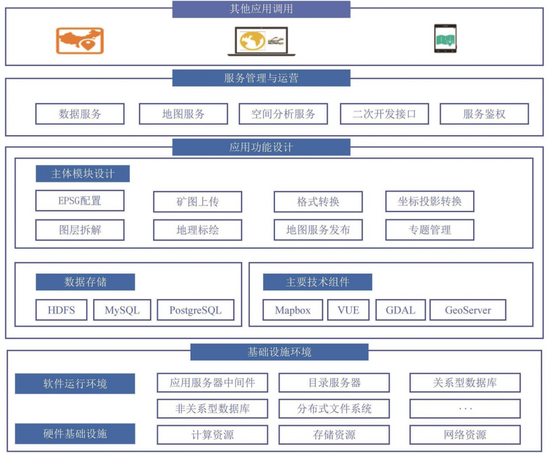

圖1 煤礦GIS一張圖快速構建架構

3.2 功能設計與實現

（1）CAD圖件管理與GIS轉換模塊

配置：各礦所處的分度帶不同，決定其使用的投影坐標各異，按照EPSG標準，設置輸入坐標系IEPSG變量和輸出坐標系OEPSG變量，CAD圖形轉換相關配置界面如圖2所示，以及在進入礦井端時的坐標定位中心center、方位角azimuth、傾角elevation，圖形轉換界面如圖3所示。

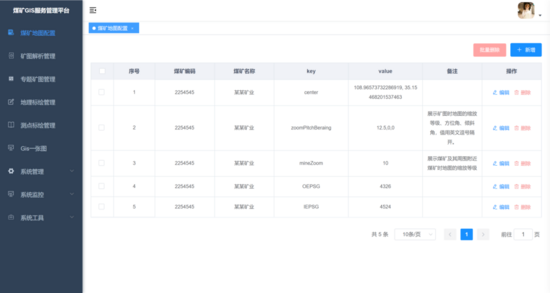

圖2 CAD圖形轉換相關配置界面

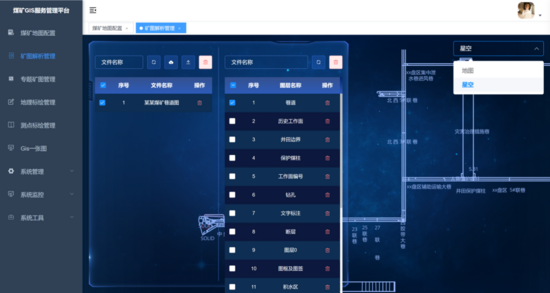

圖3 圖形轉換界面

上傳：支持將CAD圖件以標準格式DXF格式上傳至平臺進行管理，方便進行后續處理。

更新：當CAD圖件發生變化時，可以及時進行更新，確保數據的準確性。

格式轉換：將DXF格式轉化為地理格式GeoJSON，或轉存到PostGIS數據庫中以Geometry對象的形式存儲，這些對象可以使用WKT（Well-Known Text）和WKB（Well-Known Binary）等格式保存。

圖層拆分：將CAD圖件按照不同圖層進行拆分，便于對不同類型的地理信息進行管理。

坐標轉換：轉換CAD圖件的坐標，使其與常用的GIS坐標系統的坐標體系保持一致，如EPSG：4326或EPSG：3857。

（2）專題圖管理模塊

組裝：對拆分后的圖層進行組裝，根據不同業務需求生成各種場景化的專題圖。

預覽：提供方便的查詢和瀏覽功能，用戶可以根據需要快速找到所需的專題圖，專題圖管理界面如圖4所示。

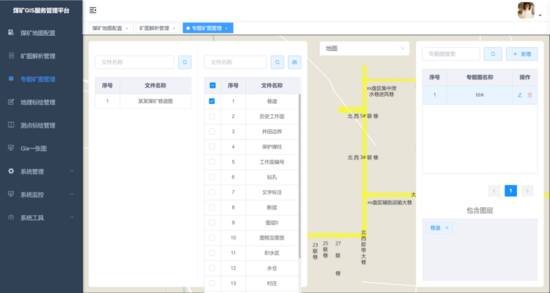

圖4 專題圖管理界面

（3）地理標繪模塊

位置管理：管理各監測點在圖中的位置點、線、區域，如煤礦各類傳感器測點、采掘位置和區域等，基于專題圖作為底圖標注，確保標繪位置和區域準確無誤，地理標繪界面如圖5所示。

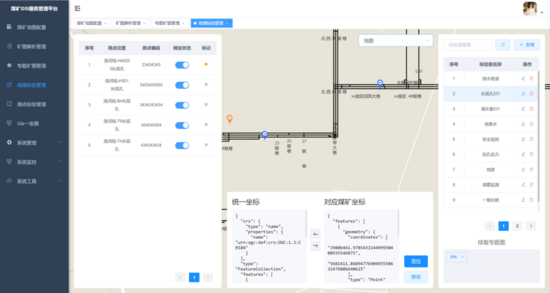

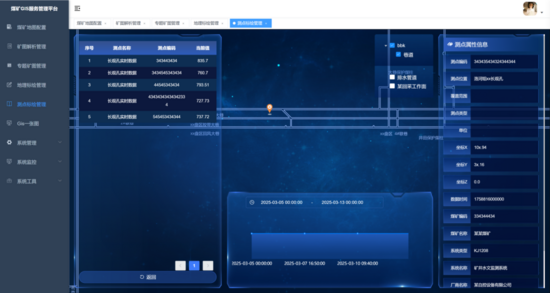

圖5 地理標繪界面

（4）礦圖服務發布

基于 GeoServer 開源地圖服務框架，實現礦圖數據的自動化發布與管理。后臺通過動態獲取各礦井的原始圖層數據（如煤巷圖層、巖巷圖層、井田邊界圖層等）和標繪圖層數據（如各類傳感器測點、現采工作面、現掘工作面等），并標準化處理，確保數據格式統一（如SHP、GeoJSON、PostGIS等）。

通過 GeoServer REST API自動發布為 WMS（Web地圖服務）或 WFS（要素服務），供前端WebGIS、移動端或第三方系統調用。同時，系統集成權限控制，確保不同角色（如某礦、某礦監局、某監管單位）按需訪問對應圖層。

系統內部直接通過前端Mapbox框架調用礦圖服務使用，外部鑒權通過后，訪問權限范圍的礦圖服務，構建標準化、自動化、可擴展的礦圖服務體系。

（5）數據展示模塊

信息展示：按需要對各類監測點在一張圖中進行展示，直觀反映礦井安全生產狀況，包括測點位置、測點基礎信息、實時數據與狀態等。

曲線分析：采用曲線分析監測數據，幫助用戶了解數據的變化趨勢，及時發現異常情況，數據展示模塊界面如圖6所示。

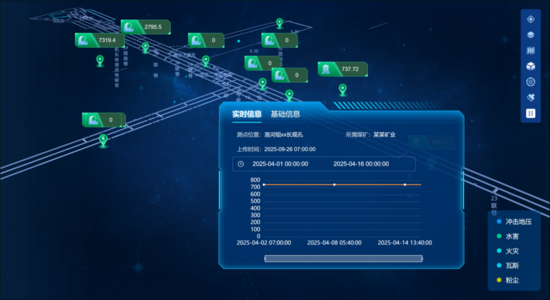

圖6 數據展示模塊界面

煤礦GIS一張圖快速構建平臺使用效果

按照煤礦GIS一張圖快速構建平臺功能設計，將某礦災害監測分析一張圖項目作為驗證對象進行效果檢驗，取得了良好的效果，但存在以下3個方面的問題。

（1）圖形處理方面

按照平臺功能設計，收集煤礦的巷道關系圖，整理和預處理圖件數據，主要將DWG格式轉為通用的DXF格式，確保數據準確性和完整性。但文字轉換后是以點數據處理，結合Mapbox技術框架特點，要將文字展示時特殊定義為文字顯示方能正常顯示。解決了部分問題，但依然存在因為地圖文字顯示大小固定，導致顯示上的不美觀等問題，主要原因為在CAD中，文字是一種格式化文本，包含了角度、顏色、復合位置、字體等多種屬性。在轉換過程中，文字被處理為點數據，文本內容存儲在屬性中。由于其結構的復雜性，在轉換后會丟失大量原有格式信息。因此，在瀏覽器端展示時，文字布局發生變化。筆者在CAD軟件中將文字改為大字體，并通過TXTEXP命令進行矢量化處理解決了該問題，文字全部按照矢量化圖形顯示。

（2）坐標轉換方面

針對煤礦群，各礦坐標不統一，包括北京54、西安80、CGCS2000，且各礦分布在全國不同區域內，處于不同的分度帶，要在同一投影坐標系展示，需要統一為EPSG標準4326或3857進行經緯度展示。系統內置的煤礦礦圖坐標管理體系和坐標轉換方法有效解決了此問題。但經緯度空間計算存在問題，因此，在圖形轉換過程中，系統保存了原始投影坐標和轉換后的經緯度坐標2套數據，其中1套用于空間計算，另外1套用于統一的空間展示。

（3）業務應用驗證

在煤礦災害監測預警業務場景中，需要對各災害測點進行統一展示，并要求區域內所有礦圖在同一坐標系顯示，將5大災害相關測點基于GIS一張圖展示，查看測點基礎信息、實時測點曲線、緩沖區測點查詢、微震事件云圖，并要求初步分析超采越界等問題。經過線上驗證，取得了良好的應用效果，某礦災害監測預警一張圖展示驗證界面如圖7所示。

圖7 某礦災害監測一張圖展示驗證界面

總 結

（1）煤礦GIS一張圖快速構建平臺具備CAD圖形DXF格式轉換、圖層拆分、坐標投影變換、標繪圖層管理、圖層服務發布、專題礦圖管理等功能。并通過某礦災害一張圖項目的驗證，取得了良好的應用效果。

（2）煤礦GIS一張圖快速構建平臺有效解決了傳統方法在將CAD圖件轉換為GIS服務過程中步驟繁瑣的問題，為不同煤礦群場景中，在不影響空間計算的情況下，疊加天地影像，基于統一坐標系展示所有煤礦礦圖的問題，為超采越界等各大范圍的區域空間分析提供技術支撐。

（3）煤礦GIS一張圖快速構建平臺功能模塊齊全、操作簡單、構建效率高、成本低等，可為煤礦企業提供準確、高效的地理信息服務。未來，平臺將持續優化 DXF 特征分析能力，重點解決特殊圖形對象（如復雜多段線、自定義實體、OLE嵌入對象等）的解析與兼容性問題，提升魯棒性和適應性。
