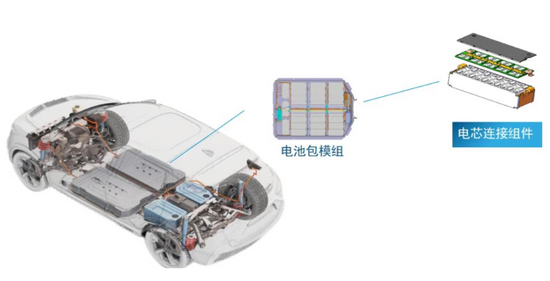

在新能源汽車動力電池包中，CCS核心的電氣集成部件，它們構成了電池管理系統（BMS）的“神經網絡”和“血管系統”。

下面LEVIN老師從專業角度為你詳細解析。

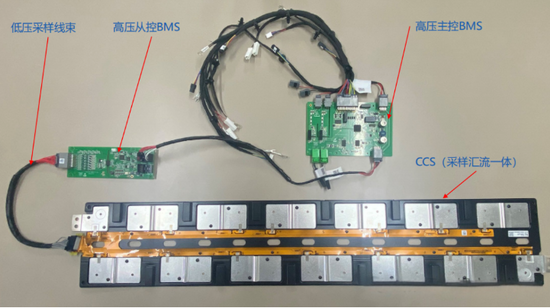

1. 什么是CCS（Cells Contact System，集成母排）

定義與功能

CCS，中文常稱為集成母排線束板集成件，它是一個將電池模組內電連接、信號采集、結構支撐等功能高度集成的模塊。其核心功能包括：

• 電芯串并聯：通過銅排或鋁排，將多個電芯進行串聯或并聯，構建高壓電氣回路。

• 信號采集：精準采集每個電芯的電壓和溫度信號，并傳輸給BMS，實現實時監控。

• 過流保護：部分設計集成熔斷機構，在電流異常時切斷電路，保障安全。

• 結構支撐與絕緣：其塑膠結構件為整個組件提供機械支撐和電氣絕緣。

結構組成

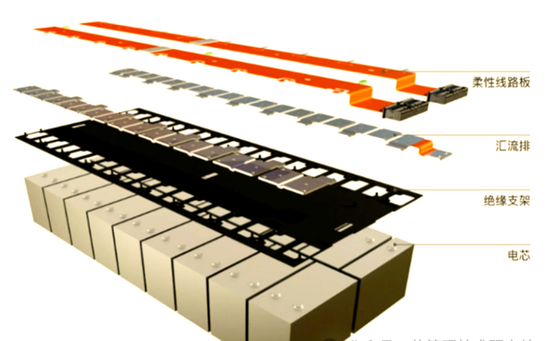

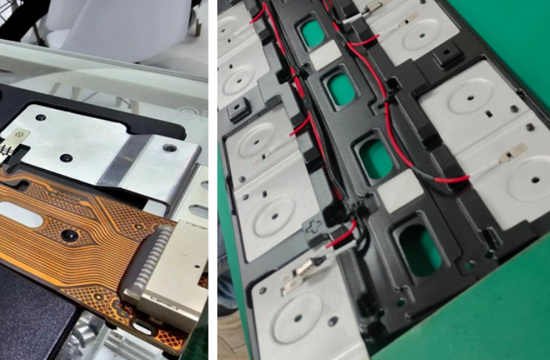

一個典型的CCS通常由三大部分構成，即FPC、塑膠支架、導電排

1. 信號采集組件：即FPC（柔性電路板）、PCB（硬質電路板）、FFC（柔性扁平線纜）或傳統線束。目前主流是FPC方案（Flexible Printed Circuit

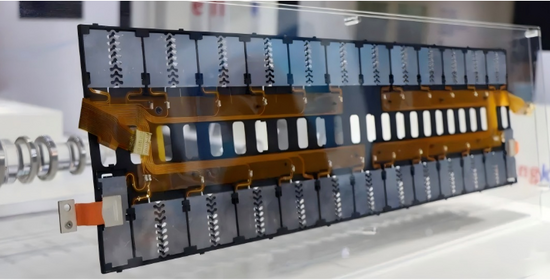

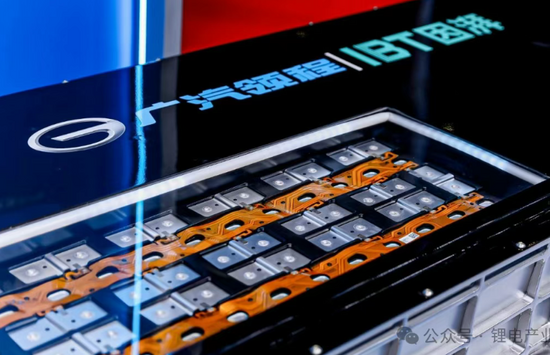

   圖 FPC形式的CCS：以聚酰亞胺或聚酯薄膜為基材，通過蝕刻工藝制成柔性電路，集成溫度傳感器、鎳片等組件，實現高密度信號采集。

2. 塑膠結構件：如注塑支架、吸塑板或PET熱壓膜，起支撐、固定和絕緣作用。

3. 導電排：銅排或鋁排，用于承載大電流。自不必多說；

技術方案與趨勢

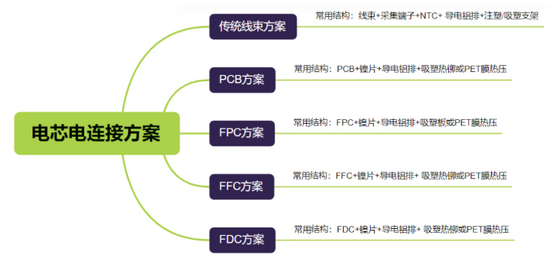

根據信號采集組件的不同，CCS主要分為以下幾類，其特點對比如下：

最開始只是線束的簡單集成：

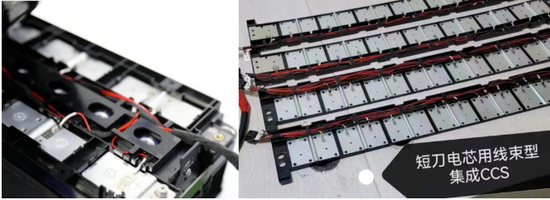

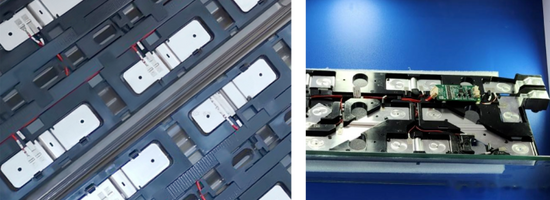

圖 線束形式：線束廠做好一體化采集線束后，再拼裝塑膠支架、鋁巴、鎳端子，最后還要手工焊接鋁巴與電芯。

慢慢的，演變成一系列新的形式：

方案類型

核心組件

主要特點

適用場景

傳統線束型

線束 + 端子 + NTC

成本低，工藝成熟；體積大，自動化程度低

早期方案或成本敏感型應用

FPC型 (主流)

FPC + 鎳片/銅鋁排

超薄（0.1-0.3mm）、輕量、高集成度；信號穩定，利于自動化生產；成本相對較高

對空間和輕量化要求高的動力電池

PCB型

PCB + 鎳片/銅鋁排

結構穩定，成本適中；厚度較大（1-2mm），不可彎曲

對柔性要求不高的標準模組

FFC/FDC型

FFC/FDC + 鎳片/銅鋁排

柔韌性好，成本較低（FDC比FPC低約30%）；耐壓和精度是挑戰

長條形模組或儲能電池等成本敏感領域

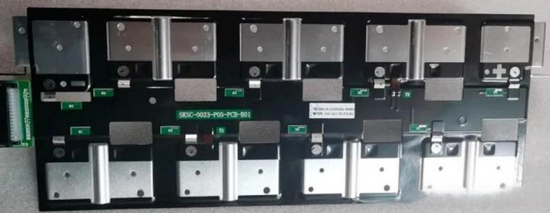

圖 PCB板形式：采用FR4環氧樹脂基板，通過鉆孔、電鍍等工藝制作硬質電路板，集成鎳片、保險絲等組件。

圖 FFC形式：FFC是指柔性扁平線纜，以PET為基材，鍍錫銅線與絕緣層壓合而成，通過端子連接實現信號傳輸。

示意圖示意

典型的CCS結構示意圖如下（描述性示意）：

• 頂層：是一層超薄的FPC（柔性電路板），上面蝕刻有精密的采樣線路，并集成了溫度傳感器（NTC）焊點。

• 中間層：是塑膠支架（如吸塑板），F(xiàn)PC通過熱壓或熱鉚工藝固定其上，支架上預留了定位孔和卡槽。

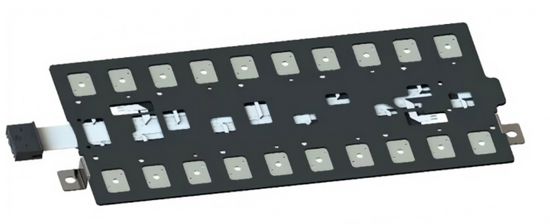

  圖 注塑工藝支架：將阻燃塑料（如PC+ABS、PA66）熔融后注入模具，形成帶有定位孔、防滑紋等結構的托盤，用于支撐電芯、集成信號采集組件（如FPC、線束）及銅鋁排。

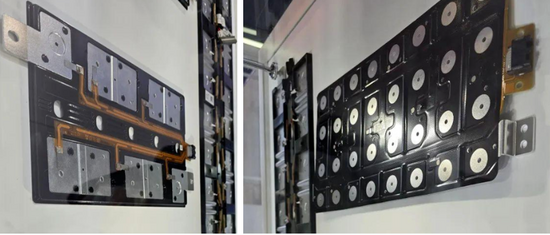

• 吸塑隔離板方案采用阻燃PC薄膜通過真空吸塑成型，制成輕薄隔離板，再與FPC、銅鋁排等組件通過熱鉚工藝整合。

• 熱壓膜方案方案熱壓膜方案通常采用PET絕緣膜（厚度50-100μm）作為基材，通過熱壓機將信號采集組件（FPC/PCB）、銅鋁排等壓合成一體。

• 底層

銅鋁排，通過激光焊接與電芯極柱連接，實現串并聯。FPC上的采樣點通過焊接（如超聲波焊）與銅鋁排上的對應點連接，從而采集電壓。

2. FPC（Flexible Printed Circuit，柔性電路板）

定義與角色

FPC在CCS中扮演“神經”的角色。它是以聚酰亞胺（PI）或聚酯薄膜（PET）為基材制成的可彎曲電路板，直接替代了傳統笨重的采樣線束。

核心優勢

1. 高密度與集成化：所有電壓和溫度采樣線路集成在一張薄膜上，省去大量獨立線束和接插件，極大減少連接點，提升可靠性。

2. 超薄與輕量化：厚度僅0.1-0.3mm，大幅節省電池包內部空間，提升能量密度。

3. 柔性可彎曲：能夠適應電芯表面不平整或模組內的復雜空間布局，加強三維組裝能力。

4. 適配自動化：CCS集成FPC后，可作為一個整體模塊由機械手臂抓取安裝，極大提升Pack裝配的自動化程度和生產節拍。

在CCS中的集成工藝

FPC與CCS的集成主要通過熱壓熱鉚工藝完成：

• 熱壓工藝：將FPC、鎳片（如需）、導電排通過PET絕緣膜熱壓成一個整體。此方案厚度最?。尚∮?mm），集成度最高。

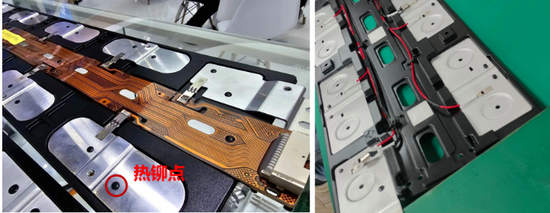

• 熱鉚工藝：將FPC和導電排固定在吸塑或注塑的塑膠支架上，通過熱鉚柱固定。結構強度高，工藝相對成熟。

3. CCS與FPC的關系及對系統設計的意義

關系FPC是CCS的“大腦”和“神經”，CCS是以FPC為核心進行集成的“功能模塊”。你可以理解為：CCS = FPC（信號采集與傳輸） + 結構件（支撐與絕緣） + 銅鋁排（功率傳輸）。

對電池包系統與結構工程師的意義

1. 提升空間利用率：CCS（尤其是FPC方案）的輕薄化特性，為電池包內部騰出了寶貴空間，是提升體積能量密度的關鍵。

2. 簡化設計與裝配：高度集成化減少了零部件數量，簡化了BMS布線，降低了設計復雜度，并推動了產線自動化。

3. 增強可靠性：減少了線束連接點，降低了因接觸不良、磨損導致的故障風險，采樣信號更穩定。

4. 支持新工藝與降本：了解FPC與FDC、FFC等方案的優劣，有助于在性能、成本和工藝性之間做出平衡，例如在儲能領域可考慮更具成本優勢的FDC方案。

CCS是電池包電氣集成的物理載體，而FPC是其實現智能化、輕量化采集的核心技術路徑。掌握二者的設計選型、工藝匹配和可靠性驗證，是現代電池包系統與結構工程師的必備技能。
