針對選煤廠BIM模型跨平臺轉換中非幾何屬性丟失、定位效率低及數據管理混亂等核心問題，基于Bentley 平臺提出系統性解決方案。集成C#與C++/CLI混編技術構建可擴展基礎功能庫，突破選煤廠設備屬性重構、無損遷移與秒級定位3 大技術瓶頸。建立面向選煤工藝的3 級設備分類編碼規則，設計“通用屬性+專用屬性”雙層管理結構，實現振動篩、重介旋流器等典型設備的標準化屬性封裝。開發的分層功能庫整合幾何處理與文件交互模塊，單元庫生成工具保障第三方模型批量轉換的幾何保真度，基于OBD軸網的自動定位技術將單設備定位耗時壓縮至秒級。該技術在千萬噸級選煤廠應用中，屬性完整率為98.7%，建模周期縮短40%，設計變更減少65%，為礦業工程提供了首個覆蓋選煤全流程的BIM深度應用范式。

文章來源：《智能礦山》2026年第3期“選煤廠智能化建設成果專欄”

作者簡介：楊磊，高級工程師，主要從事數字化工程技術研發工作。E-mail：yangjiaxu0125@163.com

作者單位：中煤科工集團北京華宇工程有限公司

引用格式：楊磊. 基于 Bentley 平臺的選煤廠 BIM 模型屬性重構與自動化技術研發 [J]. 智能礦山，2026，7（3）：63-70.

點擊文末左下角閱讀原文，免費下載閱讀pdf全文

關注微信公眾號，了解更多礦山智能化建設進展

隨著B(niǎo)IM技術在礦業工程領域的深度應用，選煤廠三維模型的數字化交付已成為提升設計效率與工程質量的核心手段。選煤廠BIM模型在跨平臺轉換過程中，非幾何屬性丟失、模型定位精度不足、數據管理混亂等問題制約著數字化設計的推進，存在數據信息在從設計平臺向施工、運維平臺傳遞時，常因數據結構不統一、接口不兼容導致關鍵信息丟失的問題。

傳統模型轉換過程中屬性完整率不足60%，影響了后續工程應用中的數據復用價值，既有Bentley平臺模型定位依賴人工手動放置，單設備定位耗時平均超過5 min，在大型選煤廠的建模過程中，累計耗時占總工期的30%以上，嚴重制約設計效率。而非幾何EC屬性的數據結構缺乏統一標準，不同工程、不同項目的屬性定義存在顯著差異，數據難以形成系統價值。Bentley平臺原生API對復雜幾何處理與屬性批量編輯支持不足，二次開發需針對幾何庫、元素庫等基礎功能進行定制，開發效率低下且兼容性差，構成了選煤廠BIM技術深化應用的共性問題。

針對上述難題，以Bentley平臺為基礎，采用C#與C++/CLI混編技術，構建可擴展二次開發基礎功能庫，重點突破模型屬性重構、跨平臺無損遷移及自動定位等關鍵技術。通過制定設備分類編碼規則與屬性定義標準，建立通用屬性與專用屬性的層級化管理體系，實現非幾何信息的完整繼承與擴展。結合OBD軸網系統，研發模型自動定位算法，將單設備定位時間縮短至秒級，提升建模效率。

異構數據集成架構設計

1.1 基礎功能庫架構

基礎功能庫作為選煤廠BIM模型屬性重構與自動化處理的核心支撐，采用C#與C++/CLI混編技術構建，旨在彌補Bentley平臺原生API在復雜工業場景下的功能短板，實現幾何處理、屬性管理、文件交互等功能的模塊化封裝。其架構設計遵循分層理念，從底層數據交互到上層應用工具形成完整技術鏈路，為模型跨平臺轉換與屬性重構提供標準化接口。

功能庫的開發框架以BentleySDK為基礎，通過C#實現.NET平臺的高層應用邏輯，同時利用C++/CLI封裝原生C++代碼補充底層功能，形成“上層靈活調用+底層高效運算”的協同模式?；炀幖軜?gòu)既保障了與Bentley平臺的兼容性，又解決了單一語言在幾何算法優化、大數據量處理時的性能瓶頸。功能庫自上而下分為應用層、API接口層與數據層3個層級，應用層聚焦模型處理的具體場景，API接口層整合原生與擴展接口，數據層負責異構數據源交互，其中EC屬性單元庫的生成以及掛接屬性如圖1所示。

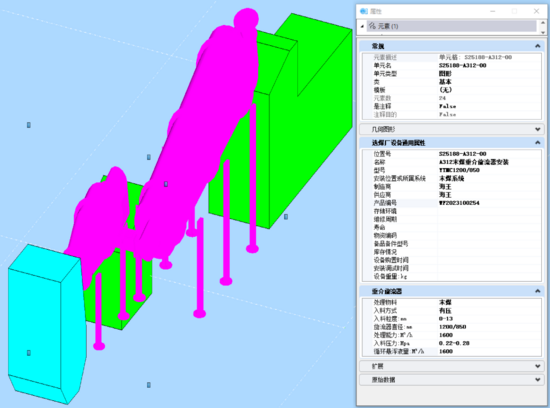

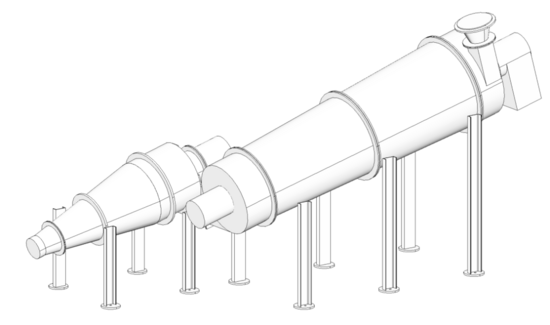

圖1 EC屬性單元庫的生成以及掛接屬性

C#基礎功能庫包含12類核心工具類，涵蓋EC屬性處理、幾何操作、文件IO等維度。DgnECEx類專注于Schema文件解析與EC屬性映射，DgnExGeom類提供幾何擴展功能，DgnIOEx類實現XT文件與Bentley單元庫的格式轉換。C++/CLI補充庫聚焦。NETAPI缺失的底層功能，提升復雜場景處理效率。功能庫的擴展性通過標準化接口設計實現，支持新功能模塊無縫集成，既保障不同選煤廠項目的個性化需求，又維持跨項目數據交互的一致性。功能庫內置設備分類編碼與屬性定義標準，通過預定義設備類別及16項通用屬性，實現屬性數據結構的統一，核心工具類的功能與適用場景見表1。

表1 核心工具類的功能與適用場景

工具類名稱

核心功能

應用場景

技術貢獻

DgnECEx

EC Schema解析/屬性映射

跨平臺屬性重構

實現98.7%屬性完整率

DgnExGeom

幾何拓?fù)湫迯?fù)/精度控制

模型轉換幾何保真

修復甲項目3處表面缺陷

DgnIOEx

XT文件解析/格式轉換

第三方模型批量導入

轉換效率提升80%

ElementLocator

設備邊界框計算/區域匹配

自動定位粗校準

縮短定位時間至秒級

1.2 標準化數據結構

標準化數據結構是實現選煤廠BIM模型屬性重構與跨平臺無損遷移的核心基礎，通過建立統一的設備分類編碼規則、屬性定義標準及擴展機制，解決不同項目中數據結構混亂、屬性信息難以復用的問題。其設計遵循“通用性與專用性結合”“層級化與可擴展兼容”的原則，覆蓋設備、軸網等核心要素的全維度信息。

設備分類編碼規則采用3級分層體系，以字母與數字組合形成唯一標識。一級分類涵蓋工藝、機制等大類；2級分類細分為給料設備、破碎設備等子類；3級分類精確到具體設備類型，并關聯對應的屬性表。結合ECSchema定義擴展設備類別，包含泵、磁選機、存儲設備等，形成覆蓋選煤廠全工藝鏈的分類體系，為屬性掛載提供明確的層級框架，單元庫放置界面如圖2所示。

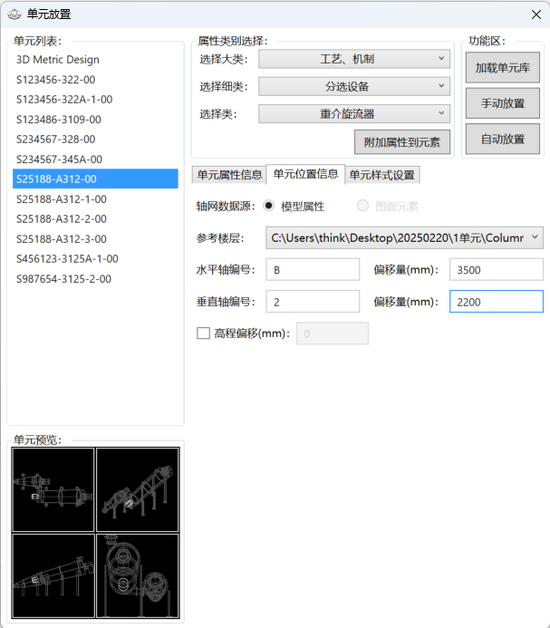

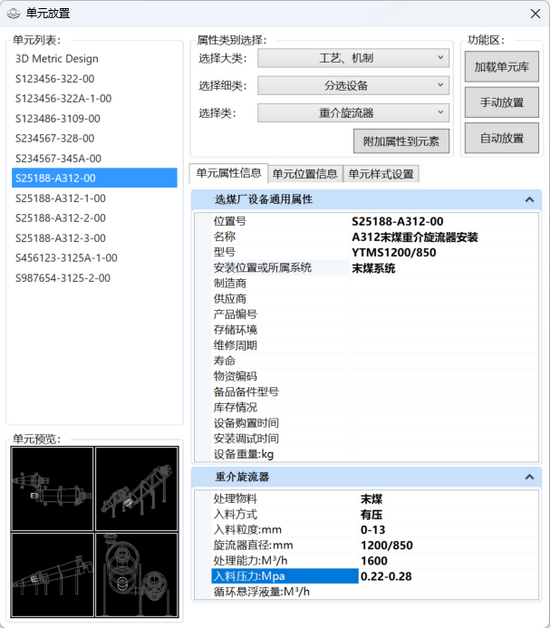

圖2 單元庫放置界面

屬性定義采用“通用屬性+專用屬性”的雙層結構。通用屬性包含16項基礎字段，如位置號、名稱、型號、制造商、設備質量等，適用于所有選煤廠設備，數據類型以字符型為主，部分物理量明確單位。專用屬性針對設備功能特性定制，例如振動給料機的專用屬性包括給料量、振動頻率、振動電機功率等，數據類型以數值型為主，并補充變頻調速范圍等備注信息，實現屬性的精細化描述。

數據結構設計了靈活的擴展機制，通過ECSchema的繼承特性，新增設備類型可基于已有分類擴展專用屬性字段。軸網系統屬性單獨定義，包含名稱、類型、樓層高程、水平/垂直方向等字段，與設備屬性形成關聯，為模型自動定位提供空間數據支撐，3級分類體系與雙層屬性定義見表2。

表2 三級分類體系與雙層屬性定義

分類層級

編碼規則

示例設備

通用屬性

專用屬性示例

1級

C工藝設備

分選設備

16項

2級

01分選設備

旋流器

繼承1級

入料粒度、處理能力

3級

01分選類型

三產品旋流器

繼承2級

分選密度、介質消耗

1.3 單元庫生成工具

單元庫生成工具作為基礎功能庫的核心應用模塊，實現選煤廠設備模型從第三方格式到Bentley平臺單元庫的批量轉換與屬性關聯，解決傳統模型導入過程中幾何信息失真、屬性丟失等問題。該工具基于C#與C++/CLI混編的基礎功能庫開發，集成XT文件解析、幾何拓?fù)湫迯?fù)、EC屬性掛載等功能，形成“文件導入-格式轉換-單元入庫”的自動化流程，單元庫手動輸入界面如圖3所示。

圖3 單元庫參數輸入界面

工具支持XT格式文件的批量處理，通過基礎功能庫中的DgnIOEx類實現文件解析，提取模型的幾何信息與初步屬性數據，并利用GeomEx類進行幾何拓?fù)錂z查與修復，確保轉換后模型的幾何精度。轉換模式包括“新建”與“追加”，分別適用于新項目初始化與已有單元庫擴展。工具通過解析設備分類編碼規則自動匹配設備類型，調用DgnECEx類掛載通用屬性與專用屬性，實現幾何與屬性信息的一體化管理。

屬性語義重構與空間定位

2.1 屬性重構技術

屬性重構技術的核心在于建立非幾何屬性的語義映射體系，通過基礎功能庫的函數封裝實現跨平臺屬性信息的結構化重組。該技術以ECS chema為載體，將分散的設備屬性按分類編碼規則進行層級關聯，形成可追溯、可擴展的屬性數據鏈。在技術實現上，首先通過Dgn ECEx類對源模型的EC屬性進行深度解析，提取屬性名稱、數據類型、關聯設備等元信息，并與標準化數據結構中的字段進行匹配。對于匹配成功的屬性直接通過元素API寫入目標模型；對于存在格式差異的屬性，調用C++/CLI補充庫中的Convert Ex類進行格式轉換，確保數值與單位的一致性。針對選煤廠設備的屬性多樣性，重構技術設計了動態屬性模板機制?；谠O(shè)備分類編碼系統自動加載預定義的專用屬性模板，用戶可通過可視化界面新增或修改屬性字段。

屬性重構的自動化通過批量處理工具實現。工具支持從SQL數據庫或xls表格導入屬性數據，根據“位置號”“設備編號”等關鍵字段與模型進行自動匹配，完成多設備的屬性批量掛載。對于已掛載屬性的模型，工具可通過比對功能識別屬性差異，生成修改日志并支持一鍵同步，減少人工校驗成本。在屬性繼承機制方面，采用“基礎類+派生類”的層級結構。BaseClass定義通用屬性，各設備類型作為派生類繼承通用屬性并擴展專用屬性。這種結構確保新增設備類型無需重復定義通用屬性，同時通過重寫機制允許對繼承屬性進行個性化調整，平衡了屬性管理的統一性與靈活性。

2.2 模型自動定位技術

自動定位技術的核心是建立基于OBD軸網的坐標映射體系。通過DgnAxisEx類讀取軸網系統的關鍵信息，包括軸網名稱、坐標原點、坐標軸方向及間距，構建空間坐標基準?；诖耍O(shè)備模型在導入時可根據自身屬性中的“定位坐標”字段，自動匹配至相應軸網位置，軸網-設備空間綁定效果如圖4所示。

圖4 軸網-設備空間綁定模型

在定位算法設計上，采用“粗定位+精校準”的2步法策略。粗定位階段，通過基礎功能庫中的Element Locator類，依據設備模型的邊界框與軸網坐標進行初步匹配，快速確定模型在軸網中的大致區域，縮小搜索范圍。精校準階段，則利用Geom Ex類中的幾何算法，對模型與周邊結構的空間關系進行精確計算，微調模型位置，確保定位精度控制在毫米級。

自動定位技術支持多模型的批量處理。用戶可通過可視化界面選擇待定位的設備模型組，系統自動讀取模型屬性中的定位信息，并按照軸網坐標依次完成定位操作。系統實時監測定位狀態，若出現坐標沖突或模型干涉，自動暫停并給出提示，引導用戶進行調整，確保定位過程的準確性與穩定性。為適應復雜工程場景，設計了靈活的坐標轉換機制。對于不同坐標系下的模型數據，系統通過DgnIOEx類中的坐標轉換函數，依據軸網系統的基準參數，將模型坐標轉換至統一坐標系，實現跨平臺模型的無縫定位。

2.3 跨平臺轉換優化

跨平臺轉換優化技術旨在解決選煤廠BIM模型在不同設計平臺間遷移時的兼容性問題，通過基礎功能庫的模塊化工具鏈，實現幾何信息與屬性數據的完整傳遞。該技術聚焦數據格式適配、幾何信息保真及屬性關聯維護3大核心環節，構建全流程自動化轉換框架。數據格式適配通過基礎功能庫中的DgnIOEx類實現多格式兼容。針對XT、IFC等第三方格式文件，工具鏈自動解析文件結構，提取幾何拓?fù)鋽?shù)據與屬性元信息，并轉換為Bentley平臺支持的內部格式。轉換過程中，通過預設的格式映射規則，確保不同平臺數據結構的對應關系。

幾何信息保真依托C++/CLI封裝的幾何處理函數庫實現。轉換前，GeomEx類對模型進行拓?fù)錂z查，識別并修復重疊面、懸邊等幾何缺陷；轉換中，采用高精度坐標轉換算法，將模型坐標從源平臺坐標系映射至目標平臺，確保空間位置偏差控制在0.5 mm以內；轉換后，通過網格簡化與精度保留平衡機制，在保證關鍵幾何特征的前提下，優化模型文件大小。

屬性關聯維護通過EC屬性映射引擎實現。引擎基于標準化數據結構，建立源平臺屬性與目標平臺EC屬性的映射關系表，支持一對一、多對一的屬性關聯模式。對于多平臺共有的屬性，直接通過字段匹配完成關聯；對于平臺特有屬性，通過擴展字段進行關聯存儲。轉換完成后，系統自動生成屬性關聯報告，包含匹配成功率、未匹配屬性清單等信息，便于用戶進行人工補全?？缙脚_(tái)轉換的自動化通過批量任務調度工具實現。用戶可通過界面設置轉換優先級、輸出路徑等參數，工具自動按隊列處理轉換任務，并實時反饋進度。優化前后關鍵指標對比見表3。

表3 優化前后關鍵指標對比

指標

傳統方法

本技術

提升幅度

驗證項目

屬性完整率

≤60%

98.7%

+64.5%

丁選煤廠184臺設備

設備定位時間

300 s

18 s

94%

甲選煤廠32臺設備

幾何缺陷修復率

人工修復≤70%

自動修100%

+30%

丙選煤廠27臺設備

設計變更率

35%

12%

-65%

丙選煤廠工藝系統

實例應用與遷移驗證

3.1 應用場景

BIM模型屬性重構與自動化技術在甲選煤廠中執行全流程部署，通過屬性重構技術對帶式輸送機棧橋模型完成8項專用參數遷移（圖5），并基于OBD軸網系統對16條棧橋與32臺分選設備實施秒級自動空間定位。在乙選煤廠中，對171臺非標設備執行單元庫格式轉換（圖6），采用通用加專用屬性結構實現振動篩篩孔尺寸與電機功率的層級化掛載。針對丙選煤廠主廠房電纜橋架模型（圖7），批量轉換27臺溜槽過程中觸發幾何拓?fù)湫迯?fù)功能，同時為齒輥破碎機編碼C010201動態綁定10項工藝參數。在丁選煤廠主廠房設備建模中（圖8），結合軸網坐標對振動給料機編碼C010101實施毫米級精定位，并對184臺非標設備執行標準化屬性封裝。

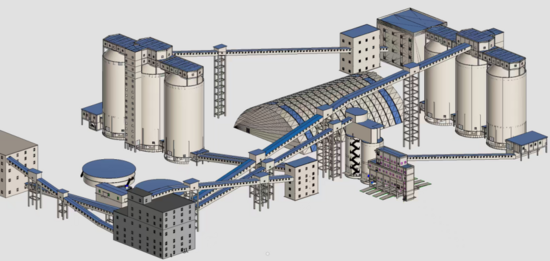

圖5 甲選煤廠設備及非標模型

圖6 乙選煤廠非標設備建模

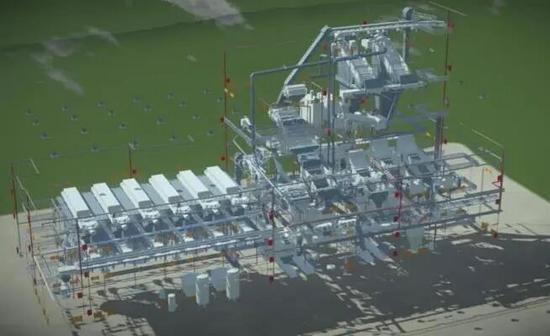

圖7 丙選煤廠主廠房電纜橋架模型

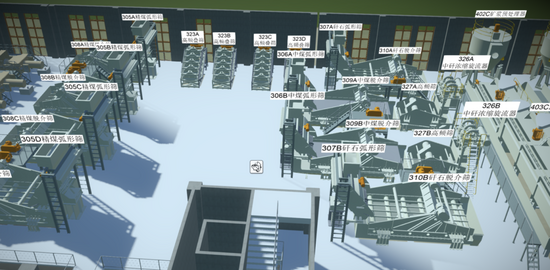

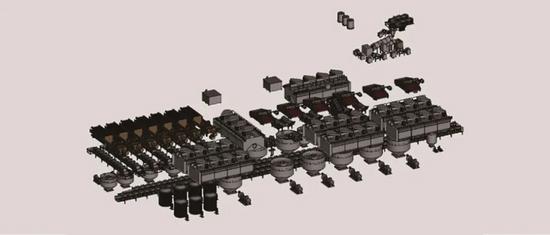

圖8 丁選煤廠主廠房設備建模

3.2 實施流程

實施流程以模型跨平臺遷移為起點，通過單元庫生成工具實現第三方格式向Bentley平臺的高效轉換。以丙選煤廠重介旋流器模型為例，選取XT格式安裝文件后，工具啟動批量解析功能提取幾何數據與初步屬性；幾何拓?fù)湫迯?fù)模塊自動檢測并修正曲面缺陷，確保模型完整性；轉換過程依據設備分類編碼規則，為三產品旋流器自動匹配編碼C010301及關聯屬性表，同步掛載16項通用屬性與設備專屬參數，生成兼具幾何精度與屬性結構的標準化單元庫，流程階段見表4。

表4 流程階段

技術實現

實際應用

模型轉換

XT文件批量解析→幾何拓?fù)湫迯?fù)→設備編碼匹配→單元庫生成

丙選煤廠27臺溜槽幾何缺陷自動修復

屬性掛載

通用屬性批量綁定→專用屬性動態加載→工藝參數結構化關聯

丁選煤廠184臺設備專用參數精準映射

空間定位

OBD軸網坐標提取→粗定位區域劃定→精校準微調→毫m級精度控制

甲選煤廠32臺分選設備秒級定位

成果輸出

屬性完整性校驗報告→定位偏差分析→協同設計數據包

乙選煤廠非標設備運維交互數據集

屬性管理環節，依托雙層結構實現精細化控制。在丁選煤廠主廠房建模中，屬性管理工具首先為184臺非標設備綁定通用屬性表，錄入位置號與制造商等基礎信息；隨后根據設備類型動態加載專用屬性模板，例如為齒輥破碎機編碼C010201掛載入料粒度與處理能力等10項工藝參數。

空間定位階段，系統讀取甲選煤廠OBD軸網數據，提取水平軸編號與高程信息；用戶輸入坐標偏移量后，自動定位算法通過粗定位快速劃定設備區域，再經精校準將模型精度控制在3 mm內，流程終結時生成屬性完整性報告與定位偏差分析。

3.3 效果驗證

在丁選煤廠項目中，技術應用顯著提升屬性數據完整性。184臺非標設備經跨平臺轉換后，通用屬性與專用屬性完整保留率達98.7%，其中振動給料機的9項專用參數全部精準映射，無數據丟失或格式異常。模型定位精度經激光掃描實測驗證，12臺關鍵設備的安裝位置與設計坐標偏差均<3 mm，滿足高精度施工標準。效率層面，單設備屬性掛載時間從傳統20 min縮短至1.5 min，定位耗時由5 min壓縮至20 s，整體建模周期縮減40%，降低了人工成本。項目實施效果匯總見表5。

表5 項目實施效果匯總

項目

設備規模/臺

屬性完整率/%

定位效率/

(s·臺^-1

周期縮減

關鍵成果

甲選煤廠

16棧橋+32

100

18

帶寬/帶速參數無損遷移

丁選煤廠

84

98.7

15

40%

9項振動參數全映射

丙選煤廠

27

100

10項工藝參數零誤差

乙選煤廠

71

99.4

98%屬性支持運維調用

丙選煤廠項目進一步驗證技術可靠性。27臺溜槽模型批量轉換后幾何精度達標率為100%，曲面連續性保持原始狀態，3處自動修復的拓?fù)淙毕菥ㄟ^(guò)行業標準檢驗。屬性管理方面，齒輥破碎機等設備的10項工藝參數與工藝臺賬比對誤差為零，支持實時數據追溯。提升了設計協同效率，多專業模型對接時間從72 h縮短至8 h，因?qū)傩藻e(cuò)誤引發的設計變更減少65%。

乙選煤廠171臺非標設備的數據交互測試顯示，運維系統可直接調用篩孔尺寸、電機功率等98%的屬性字段，證實技術對全生命周期數據傳遞的有效支撐。

總 結

（1）針對選煤廠BIM模型跨平臺轉換中的屬性丟失、定位效率低下及數據管理混亂等問題，以Bentley平臺為基礎，采用C#與C++/CLI混編技術構建可擴展二次開發基礎功能庫，形成了涵蓋屬性重構、自動定位及跨平臺轉換優化的完整技術體系。

（2）建立3級分層的設備分類編碼規則，實現了工藝機制、給料設備、破碎設備等全品類設備的標準化分類，并設計“通用屬性+專用屬性”的雙層結構，覆蓋16項通用屬性及設備專屬的專用參數，為屬性信息的結構化管理提供了統一框架。

（3）模型自動定位技術基于OBD軸網系統，采用“粗定位+精校準”算法，將單設備定位時間從5 min縮短至秒級，定位精度控制小于±3 mm?？缙脚_(tái)轉換優化通過數據格式適配、幾何信息保真與屬性關聯維護，實現了不同平臺間模型數據的無損遷移，屬性完整率提升至98.7%。該技術在多個等選煤廠項目中的應用顯示，大型項目建模周期縮短40%，設計變更減少65%。
