汽車動力電池包，作為電動汽車的“能量心臟”，其復雜程度遠超普通消費類電池。它并非一個簡單的儲能盒子，而是一個由數百甚至數千個電芯通過精密設計集成的、具備能量管理、熱管理、安全防護等多重功能的復雜系統。理解其核心組成與各自功能，是把握電動汽車技術脈絡的關鍵。

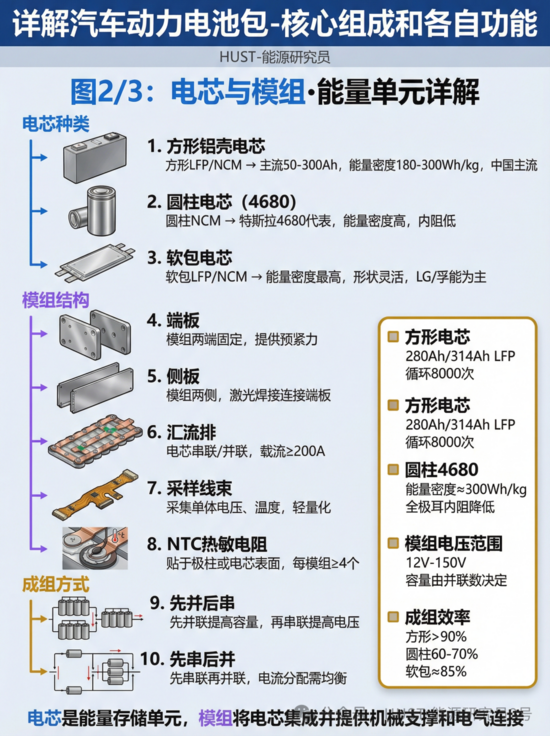

電芯是動力電池包最基礎的能量存儲單元，其性能直接決定了電池包的能量密度、功率特性和壽命上限。

• 核心功能：通過鋰離子在正負極材料間的嵌入與脫出（即“搖椅式”機理），實現化學能與電能的相互轉換。

• 關鍵構成

• 正極材料：通常為鈷酸鋰（LCO）、磷酸鐵鋰（LFP）、三元材料（NCM/NCA）等，是鋰離子的來源和儲存場所，決定了電池的電壓平臺和能量密度。

• 負極材料：主流為石墨，負責接收和儲存鋰離子。

• 電解質：液態（電解液）或固態，提供鋰離子在正負極間遷移的通道。

• 隔膜：位于正負極之間，防止內部短路，同時允許鋰離子通過。

• 主要形態：根據封裝形式，可分為圓柱電芯（如特斯拉使用的21700、4680）、方形電芯（國內主流，尺寸規格多樣）和軟包電芯（鋁塑膜封裝，能量密度高）。比亞迪的“刀片電池”本質是長條形的方形磷酸鐵鋰電池。

單個電芯的電壓和容量有限，且機械強度不足。模組是將多個電芯通過串并聯方式集成在一起的中間產品，是電池包的結構與功能子單元。

• 核心功能

1. 電氣集成：將多個電芯串聯以提升電壓，并聯以增加容量，形成滿足設計要求的基本供電單元。

2. 結構固定：通過端板、側板、絕緣膜等結構件，將電芯緊密固定，提供機械強度，抵抗振動和沖擊。

3. 初步管理：集成采集線束（如FPC/FCC），用于監測該模組內所有電芯的電壓和溫度信號，并傳輸至BMS。

• 發展趨勢：隨著CTP（Cell to Pack）和CTC（Cell to Chassis）技術的普及，部分新設計的電池包正在取消傳統的模組結構，將電芯直接集成到電池包內，以提升空間利用率和能量密度。

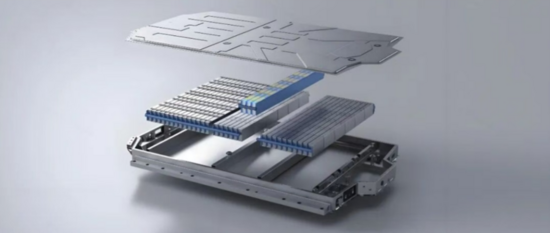

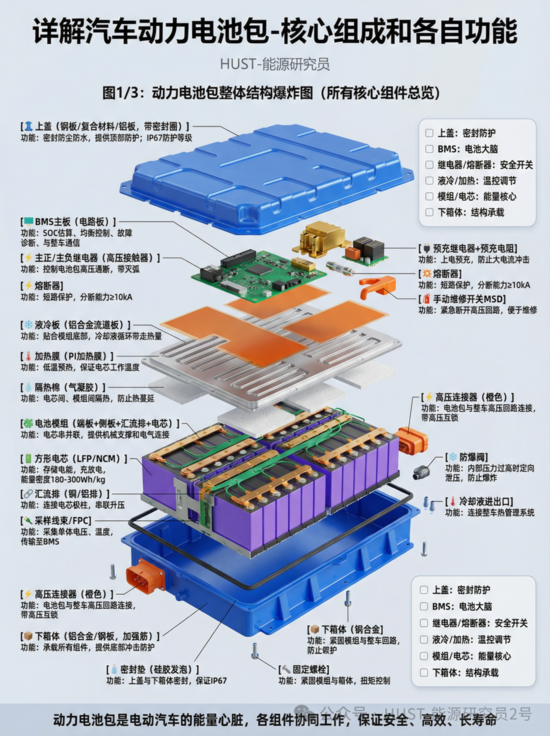

電池包是電芯/模組、管理系統、結構件等所有部件的最終集成體，是直接安裝在車輛底盤上的完整產品。

• 核心功能：作為一個完整的、可獨立工作的能量系統，為整車提供穩定、安全的高壓直流電。

• 內部集成：它包含了除電芯/模組外的所有其他核心系統，是下文將詳述的BMS、熱管理、電氣、結構等系統的物理載體和集成平臺。

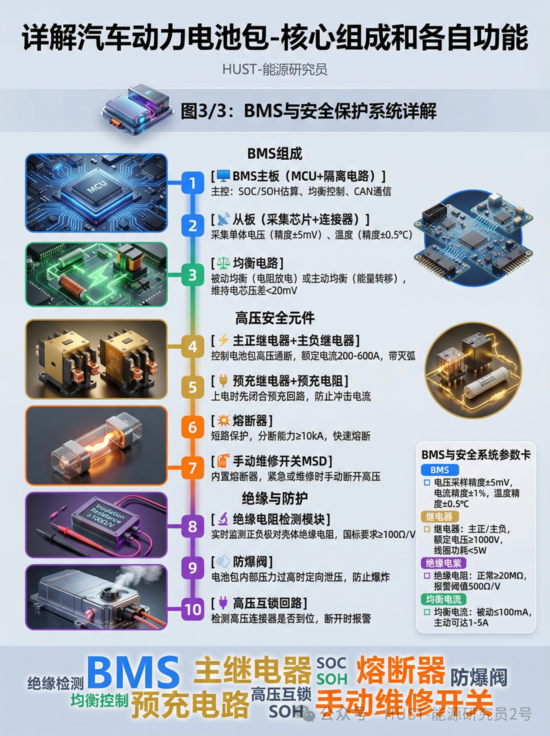

如果說電芯是心臟，那么BMS就是整個電池包的“大腦”和“神經系統”，是技術壁壘最高的核心部件之一。

• 核心功能

1. 狀態監測與估算：實時、高精度地采集每一個電芯的電壓、電流、溫度數據。基于這些數據，通過復雜算法實時估算電池的荷電狀態（SOC，即剩余電量）、健康狀態（SOH，電池老化程度）和功率狀態（SOP，瞬時可輸出/輸入功率），為整車能量管理提供關鍵輸入。

2. 安全保護與均衡：這是BMS的“安全衛士”角色。它持續監控各項參數，一旦發現過充、過放、過流、過溫、短路等異常，立即指令斷開高壓繼電器，實施保護。同時，通過主動或被動均衡技術，消除電芯間因不一致性導致的容量差異，延長整個電池包壽命。

3. 熱管理協同：與熱管理系統聯動，根據電池溫度狀態，控制冷卻或加熱系統運行，使電池始終工作在最佳溫度窗口（通常為20-35℃）。

4. 數據通信：通過CAN總線等車載網絡，與整車控制器（VCU）、電機控制器等實時交換數據，并支持故障診斷與數據記錄。

鋰電池的性能、壽命和安全性對溫度極其敏感。熱管理系統是保障電池包高效、長壽、安全運行的“溫度調節器”。

• 核心功能：在充電、放電及靜置時，將電池包內部溫度控制在最佳范圍內，避免局部過熱或過冷。

• 主流技術路線

• 冷板式：冷卻液在集成于模組底部的金屬冷板流道內循環，通過冷板與電芯間接接觸換熱。

• 浸沒式：將電芯直接浸入絕緣冷卻液中，換熱效率極高，但成本和技術復雜度高，目前處于前沿探索階段。

• 風冷：通過空氣流動帶走熱量，結構簡單、成本低，但散熱效率有限，主要用于早期或低功率車型。

• 液冷：當前絕對主流方案。通過流經電池模組底部或側面的冷卻液（乙二醇水溶液）管道進行熱交換。其又分為：

• 工作模式：不僅包括散熱（大功率快充、激烈駕駛時），還包括加熱（低溫環境下，通過PTC或熱泵系統為電池預熱，以恢復其活性和充電能力）。

電氣系統是電池包內部的“血管”和“神經網絡”，負責能量的傳輸與信號的傳遞。

• 核心功能

1. 高壓能量傳輸：通過銅排（正極）和鋁排（負極）將各個模組串聯起來，形成電池包總正、總負高壓輸出端。這些匯流排需要承載數百安培的大電流，要求極低的電阻和良好的載流能力。

2. 低壓信號采集與傳輸：通過采集線束（如FPC柔性電路板或FCC柔性扁平電纜方案）連接每一個電芯的極耳，精確采集電壓和溫度信號，并傳輸至BMS從控板。

3. 高壓通斷與保護高壓配電盒（BDU/PDU）內集成了主正繼電器主負繼電器預充繼電器預充電阻電流傳感器（霍爾傳感器或分流器）和保險絲等關鍵部件。它們負責在BMS指令下安全接通或斷開高壓回路，并實現預充、電流測量和短路保護。

結構系統是電池包的“骨骼”和“鎧甲”，為所有內部精密部件提供物理防護和安裝基礎。

• 核心功能

1. 機械防護：由高強度鋼、鋁合金或復合材料制成的上蓋下殼體（底護板），構成密封空間，保護內部組件免受路面碎石沖擊、托底剮蹭、碰撞擠壓以及灰塵、水的侵入。

2. 結構承載：作為整車底盤結構的一部分（尤其在CTC技術中），需要承受車輛行駛中的振動、沖擊載荷，并將電池包的重量均勻傳遞至車身。

3. 熱管理與密封：箱體設計需與冷板、保溫材料等熱管理部件集成。同時，必須通過密封膠、密封圈等實現IP67或更高等級的防塵防水密封，確保高壓系統的絕對安全。

一個高性能、高安全的汽車動力電池包，是上述七大系統高度協同的產物。電芯提供能量本源，模組完成初級集成，BMS實施智能管控與安全守護，熱管理系統維持最佳工作環境，電氣系統構建能量與信號通路，結構系統提供堅固堡壘，最終所有部件在電池包層級完成總裝與測試。理解這一系統架構，就如同掌握了電動汽車動力核心的“解剖圖”，無論是從事技術研發、產品選型還是日常使用，都將受益匪淺。隨著CTP/CTC等集成化技術的深入，這些系統之間的界限正變得模糊，但各自的核心功能邏輯將始終是支撐電動汽車不斷進化的基石。
