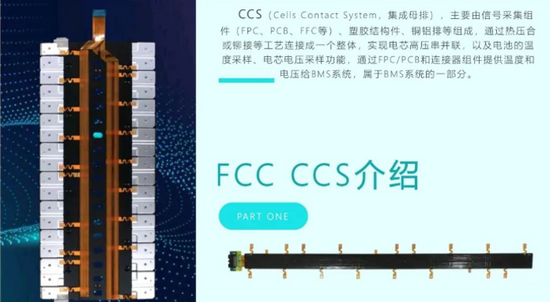

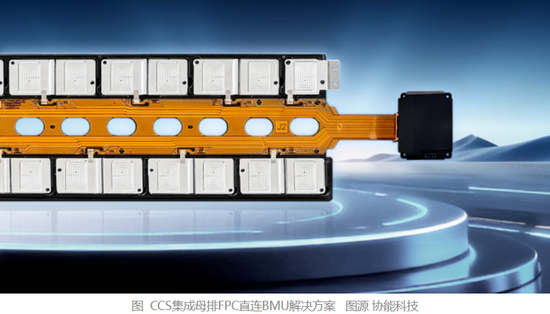

在動力電池Pack的系統工程中，電池連接系統（Cell Connection System， CCS）扮演著“神經系統”的角色。它負責電芯的高壓串并聯、電壓與溫度信號的精確采集，并將這些關鍵信息傳輸給電池管理系統（BMS）。

隨著新能源汽車行業對成本控制與集成化要求的日益嚴苛，CCS的信號采集方案經歷了從傳統線束、PCB到FPC（柔性電路板）的演進。然而，F(xiàn)PC方案雖性能穩定，但其依賴化學蝕刻的復雜工藝、較高的材料成本及環保壓力，促使行業尋求更優解。

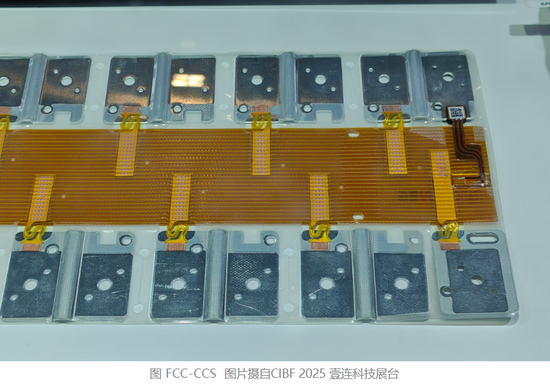

在此背景下，一種名為FCC（Flexible flat cable connect flexible die-cut circuit，柔性扁平電纜連接柔性模切電路）的新型低成本、高性能采集方案應運而生，并正成為替代FPC的主流技術路線之一。

FCC并非一個全新的基礎材料，而是一種創新的集成化架構設計。其核心思想是采用“主干傳輸+分支采集”的模塊化理念，將不同工藝路線的優勢部件進行有機結合。

1. 技術定義

FCC全稱為柔性扁平電纜連接柔性模切電路。它是一種采用FFC（柔性扁平線纜）作為主干信號傳輸載體，并在其上通過開窗錫焊等工藝“嫁接”FPC或FDC（柔性模切電路）作為電壓采集分支的新型復合信號采集組件。其本質是FFC工藝的深度優化方案，旨在保留FFC低成本優勢的同時，通過集成FPC/FDC來解決純FFC方案在功能集成（如保險絲）與焊接可靠性方面的不足。

2. 系統構成

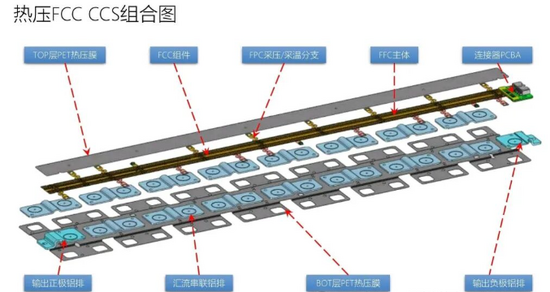

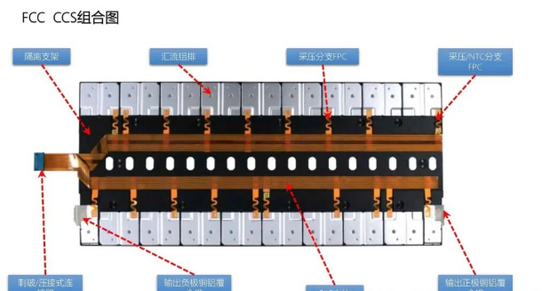

一個完整的FCC信號采集組件通常由以下四部分構成：

• 柔性線排（FFC主體）：作為系統的“主干道”，通常由平行排列的扁平銅導體與上下絕緣薄膜（如PET或PI）熱壓復合而成，負責所有采樣信號的匯總與遠程傳輸至連接器。

• 電壓采集分支（FPC/FDC）：作為系統的“觸手”，通過SMT（表面貼裝技術）回流焊工藝焊接在FFC主體開窗處。該分支末端直接與電芯的鋁巴（匯流排）進行超聲波焊接或激光焊接，實現電壓采樣。關鍵的是，該分支上可以集成微米級的保險絲（Fuse），實現過流保護功能，提升了系統本征安全性。

• 溫度采集分支：通常采用線束或柔性電路，末端搭載NTC（負溫度系數）熱敏電阻，布置于電芯表面或關鍵測溫點。

• 連接器：作為系統對外接口，將采集到的所有電壓、溫度信號以刺破式或板對板連接方式可靠地輸出至BMS從控板。

1. 核心材料

• FFC主體：導體一般采用延展性好的壓延銅箔，厚度常見為0.035mm或0.05mm。絕緣層采用PET（聚對苯二甲酸乙二醇酯）或PI（聚酰亞胺）薄膜。PET成本更低，耐熱性約120℃；PI耐熱性可達200℃以上，但成本高昂，常用于對耐溫要求更高的場景。

• 采集分支：可選擇FPC或FDC。FPC以PI為基材，通過曝光、顯影、蝕刻等工藝形成電路，工藝成熟但流程長、有化學污染。FDC則以PI或PET薄膜為基材，通過高精度的模切（Die-Cutting） 物理工藝直接形成電路，無化學蝕刻，更環保且成本更低。分支上集成的保險絲通常通過精密蝕刻或模切，將局部銅箔寬度縮減至0.14mm±0.02mm來實現。

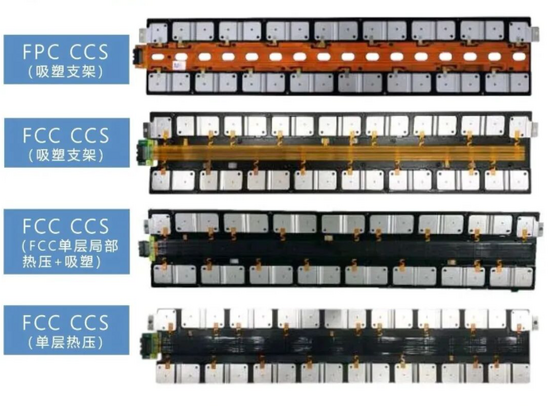

• 絕緣與封裝：組件整體常采用PET熱壓膜進行絕緣包裹與結構固定。

2. 關鍵工藝方法

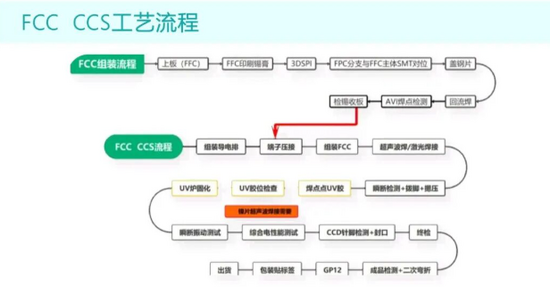

FCC的制造可分為兩個主要階段：FCC組件組裝與CCS總成。

• FCC組件組裝流程：這是一個高精度SMT過程。首先將FFC主體固定于治具（上板），通過鋼網在開窗位置印刷錫膏，并經3D SPI（焊膏檢測儀）檢測。隨后，將預制的FPC/FDC采集分支精確定位于錫膏上，覆蓋鋼片壓合后，送入回流焊爐進行焊接。最后通過自動光學檢測（AVI）對焊點質量進行全檢。

• CCS總成工藝：將組裝好的FCC組件、注塑或熱壓成型的絕緣支架、銅鋁匯流排等部件進行集成。關鍵步驟是電壓采集分支與鋁巴的焊接，目前主流采用超聲波焊接。該工藝?yán)酶哳l振動摩擦生熱，實現金屬間的固態冶金結合，無需焊料，連接電阻低且一致性好，克服了傳統鎳片激光焊的成本與潛在虛焊問題。焊接后，常使用UV膠對焊點進行保護與固定，最終經過全面的電性能測試與外觀檢測后出貨。

三、成本與性能對比分析

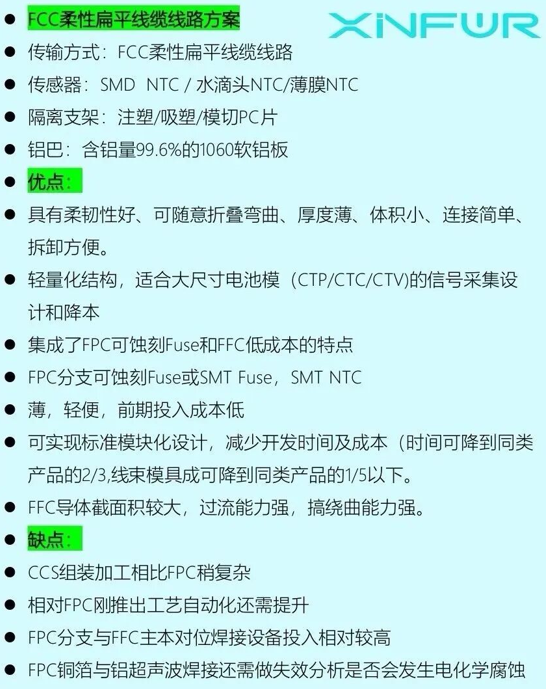

1. 成本優勢顯著

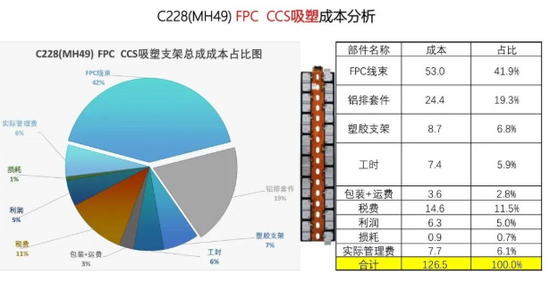

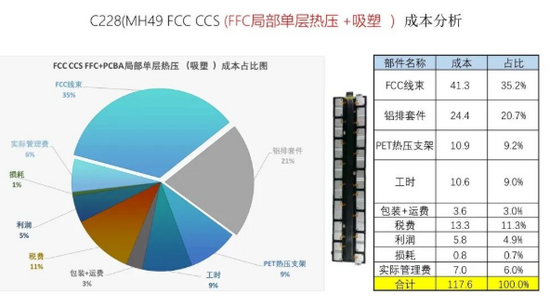

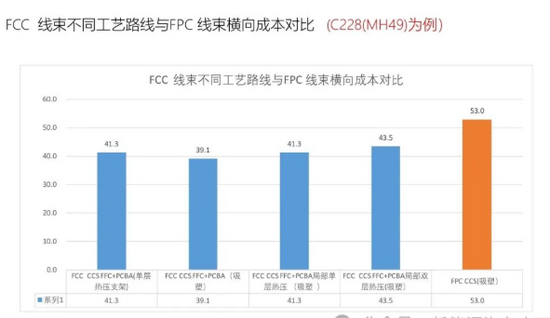

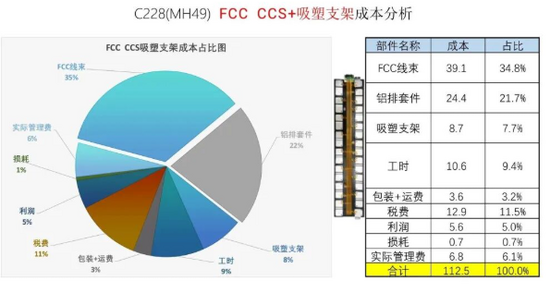

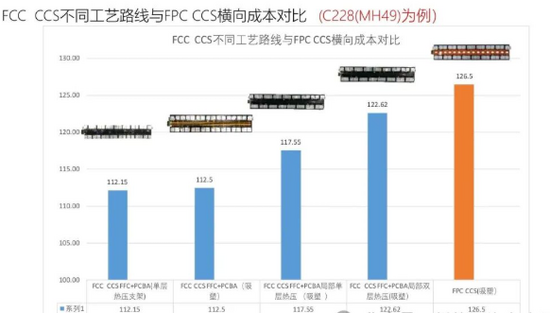

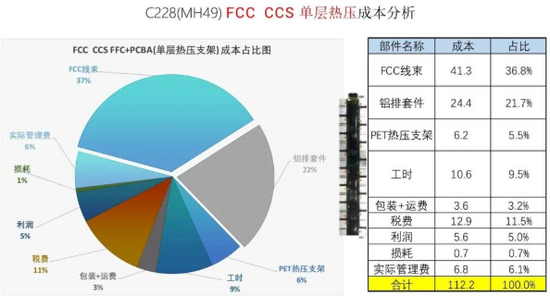

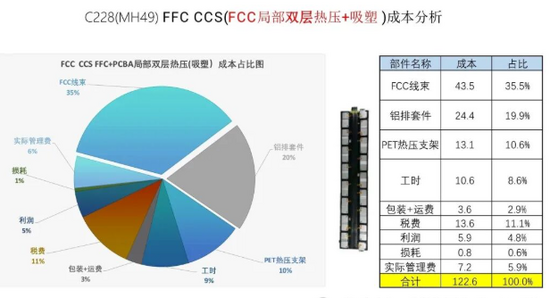

成本驅動是FCC方案發展的核心動力。根據行業分析，單從采集線束成本角度，F(xiàn)CC方案相較于主流的FPC方案可降低18%-25%。這主要得益于：

• 材料成本降低：FFC主體采用卷對卷生產，材料利用率遠高于需要覆銅板裁剪的FPC。FDC分支采用模切工藝，材料浪費少。

• 制程成本降低：FPC需要經過復雜的圖形轉移、化學蝕刻、清洗等工序，流程長且涉及環保處理。FCC的FFC主體和FDC分支均以全物理制程（如押出、模切）為主，工序簡化，生產節拍快，能耗與環保成本低。

• 結構簡化降本：FCC方案實現了“無鎳片”設計，采集分支可直接與鋁巴焊接，省去了傳統的鎳片、鎳片與FPC的焊接等多道物料與工序成本。

2. 綜合性能提升

FCC并非單純的“降本”，而是“降本增效”的典范。

• 電氣與安全性能：第二代FCC技術通過集成設計，將原本需要四層板實現的電路簡化至兩層，提高了集成度與可靠性。其內置的保險絲功能，可在電芯發生內短路等異常時快速熔斷，防止故障蔓延，提升了系統安全性。西典新能表示，通過工藝優化，其FCC產品的不合格率有望降至PPB（十億分之一）級別。

• 機械與可靠性能：FFC主體具有良好的彎折性與抗疲勞性。采集分支（尤其是FPC形式）常設計為“S”形或彈簧形緩沖臂，可有效吸收電池充放電循環中因膨脹收縮產生的位移，防止焊點或?qū)Ь€疲勞斷裂。超聲波焊接形成的界面為原子級擴散結合，強度高且一致性好，平均拉脫力可達100N以上，遠高于回流焊焊點的強度。

• 工藝與質量性能：模切、熱壓、超聲波焊接等工藝易于實現自動化，產品一致性好。全物理制程避免了化學藥液對線路的潛在腐蝕，長期可靠性更優。

作為車規級零部件，F(xiàn)CC CCS必須通過一系列嚴苛的DV測試以驗證其設計與可靠性。主要驗證范疇包括：

1. 電氣性能測試：接觸電阻測試（要求阻值低且穩定）、絕緣電阻測試（≥100MΩ）、耐電壓測試（如DC 2500V， 60s不擊穿）、電流承載能力與溫升測試。

2. 機械性能測試：振動測試（模擬整車壽命周期的振動應力）、機械沖擊測試、端子保持力測試、線束拉拔力測試、以及針對FCC彎折特性的反復彎折測試（如要求180°彎折R=0.5mm， 100次以上無損壞）。

3. 環境可靠性測試：高溫高濕存儲（如85℃/85%RH， 1000h）、溫度循環測試（如-40℃~85℃， 500~1000 cycles）、冷熱沖擊測試、鹽霧測試（評估防腐能力）。

4. 化學與耐久測試：耐化學品測試（如防電解液腐蝕）、阻燃測試（材料需滿足UL94 V0等級）、插拔耐久測試（連接器通常要求30次以上插拔不失效）。

5. 功能安全測試：針對集成保險絲，需進行精確的熔斷特性測試，驗證其在過流（如5V/5A條件下<5s熔斷）條件下的響應是否符合設計規格。

目前，F(xiàn)CC方案已從技術研發走向量產應用。國內領先的電池連接系統供應商如西典新能，已建成十余條FCC產線，并獲得了主流車企與電池廠商的訂單，進入批量供貨階段。其規劃產能可達百萬臺車/年級別。此外，得潤電子、壹連科技、銘基高科等企業也在積極布局。

展望未來，F(xiàn)CC方案代表了CCS向更高集成度、更低成本、更優環境友好性發展的重要方向。隨著工藝的進一步成熟和規?；?yīng)顯現，F(xiàn)CC有望在未來2-3年內，取代大部分中高端車型中的FPC方案。同時，它與CTP（Cell to Pack）、CTC（Cell to Chassis）等更高集成度的電池包技術趨勢兼容性良好，將持續推動動力電池系統在安全、成本與能量密度上的平衡發展。

FCC方案的精髓在于其巧妙的“混合架構”思想：以低成本的FFC完成長距離信號傳輸，以高可靠、可功能集成的FPC/FDC完成終端采集與保護。它通過材料創新與工藝重構，在成本與性能之間找到了一個卓越的平衡點。

對于電池包PACK結構工程師而言，深入理解FCC的材料特性、工藝邊界與驗證要求，是設計出兼具競爭力與可靠性的電池系統的關鍵。在新能源汽車產業激烈“內卷”的當下，F(xiàn)CC這類旨在“降本增效”的底層技術創新，正是行業持續健康發展的核心驅動力。
